Активное экранирование: спасаем МРТ от глушилок БПЛА
Сегодня дроны стали обыденными, вторгаясь туда, куда им не следует, и заставляя многих нервничать по-настоящему. Эти летающие гаджеты, полезные для доставки посылок или съёмок с воздуха, иногда превращаются в настоящую головную боль, особенно когда рядом аэропорты или чувствительная техника. Это вынуждает власти устанавливать антидронные системы. В результате складывается такая ситуация: радиочастотные помехи от глушилок проникают в МРТ-сканер, размывая изображения и затрудняя диагнозы. Обычные РЧ-кабины тут уже не справляются, а на сцену выходит активное экранирование. Это хитрый способ, который не просто блокирует шум, а нейтрализует его с умом.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.
Откуда берутся помехи
Глушилки для дронов – это штуки, которые заливают радиоэфир помехами, чтобы запутать беспилотники и прервать их связь. Они транслируют радиоволны на частотах от 300 мегагерц до 6 гигагерц, формируя сплошной шумовой фон, на котором дрон отрывается от пульта управления. В зонах риска – аэропортах, рядом с военными объектами или просто в крупных городах – такие системы активируют только при угрозе. Без точного знания частот и расположения источников – а они часто мобильны или засекречены – стандартные тесты на объекте дают сбой. Вот почему проблема вылезает в самый неподходящий момент. Перед монтажом МРТ всё кажется спокойным, а как только начинается работа, помехи фиксируют уже на месте.
Эти сигналы не шутки: они проникают даже через пассивное экранирование, вызывая артефакты на снимках – полосы, шум или полную потерю сигнала. Инциденты с дронами – это не просто статистика, а реальные задержки в диагностике. Традиционные меры вроде радиочастотных кабин пасуют против импульсных помех от глушилок, потому что не успевают за динамикой. В итоге однородность магнитных полей нарушается, и врачам приходится гадать, где правда, а где помеха.
Физика наизнанку
Внутри МРТ царит идеальный баланс: сильное магнитное поле, градиенты для локализации и радиочастотные импульсы для возбуждения атомов водорода. Но внешние помехи – это как незваный гость на тихом ужине, который включает музыку на полную. Радиочастотные сигналы от глушилок индуцируют паразитные токи в проводниках сканера, искажая фазу и амплитуду полезного сигнала. В результате B1-поле – то самое, что отвечает за возбуждение – теряет однородность, и изображения выходят размытыми, словно через грязное стекло.
Физика тут несложная, но с подковыркой: согласно закону Фарадея, переменное магнитное поле вызывает электрическое, и так по кругу. Глушилка посылает фокусированные электромагнитные волны, которые просачиваются сквозь пассивный щит, особенно если в нём есть зазоры. Активная индуктивность добавляет хаоса – катушки сканера начинают "петь" в унисон с помехой. Это напоминает эхо в горах: сигнал отскакивает и множится, пока не заглушит всё.
Интересно, что помехи часто бывают широкополосными, захватывая диапазоны от GPS до Wi-Fi, включая рабочие частоты МРТ вроде 64 мегагерц для 1,5-тесловых систем. Без контрмер изображение страдает от снижения отношения сигнал/шум, и в худшем случае сканирование приходится прерывать. Но вот особенность: именно эта динамика – активация только при угрозе – делает проблему неуловимой, как привидение, которое является раз в месяц.
Как работает активное экранирование

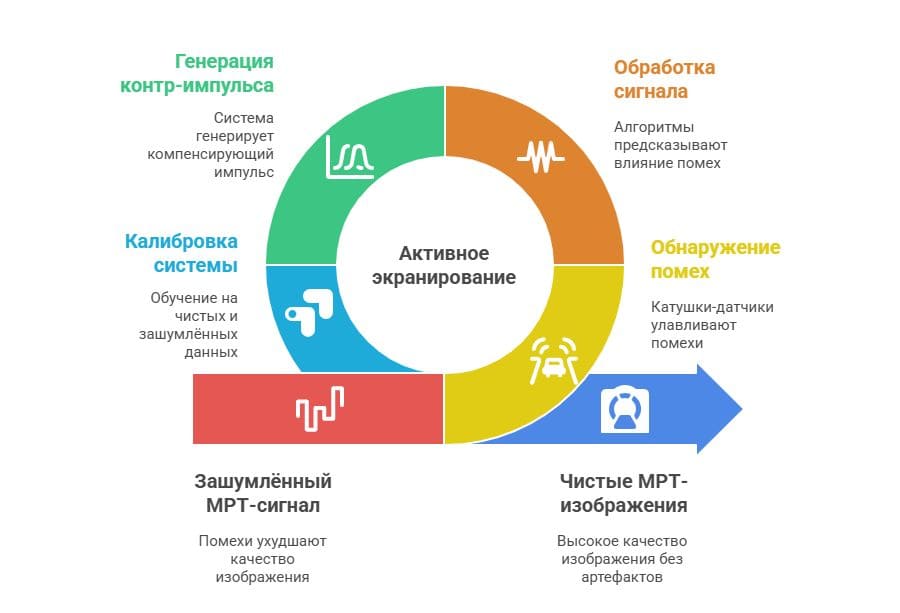

Активное экранирование – это не просто барьер, а умный щит, который учится на ошибках. Суть в специальных катушках-датчиках, расставленных вокруг сканера: они ловят помехи в реальном времени и передают данные на обработку. Затем алгоритмы, часто на базе глубокого обучения, предсказывают, как эта дрянь повлияет на основной сигнал, и генерируют контр-импульс для отмены. По сути, как наушники с шумоподавлением: внешний шум улавливают микрофоны, а электроника выдаёт антифазу, и вуаля – тишина.
На практике это выглядит так: во время сканирования чередуют окна – одно для чистого МРТ-сигнала, другое для калибровки помех. Система обучается на этих данных, строя модель связи между внешними сигналами и теми, что в приёмной катушке. Тестируют активное экранирование на системах от 0,055 тесла до 1,5 тесла, и результат – качество изображений на уровне полностью экранированных комнат, без артефактов. Преимущество в том, что не нужно перестраивать всю кабину: добавляют пару катушек и проводников для "петли", которая направляет контр-поле прямиком к источнику.
Но есть нюансы: энергопотребление растёт, и калибровка требует времени. Зато против глушилок это идеально – система адаптируется к неизвестным частотам, снижая влияние на 95 процентов и выше. Внедрение простое: мониторинг спектра на объекте, установка петель у входов, тесты в симуляции. Ирония в том, что технология, рождённая для низкопольных сканеров без экрана, теперь спасает и стандартные клиники от дронового ада.
Конечно, не всё гладко: сертификация по нормам Росздравнадзора – процесс долгий, и не все производители спешат. Но перспективы яркие – даже портативные УЗИ-сканеры со встроенным активным щитом вот-вот войдут в моду. Главное, что технология доказала: против невидимого врага нужен не крепкий забор, а хитрый контраргумент.
