Какие пожарные извещатели подходят для помещений МРТ
Магнитное поле в кабинетах магнитно-резонансной томографии бьёт все рекорды – оно в десятки тысяч раз мощнее земного, и это не шутка для тех, кто проектирует системы безопасности. Такие условия превращают банальную задачу по установке пожарных датчиков в настоящий квест для специалистов. Да, пожары в медучреждениях редки, но ведь они угрожают пациентам и дорогостоящему оборудованию — стоимость сканера зачастую превышает сотню миллионов рублей. При этом дым от короткого замыкания или перегрева кабеля не будет ждать, пока инженеры разберутся с помехами. Именно здесь вступают в игру специальные извещатели, адаптированные под эти условия.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.
Почему обычные датчики не подходят

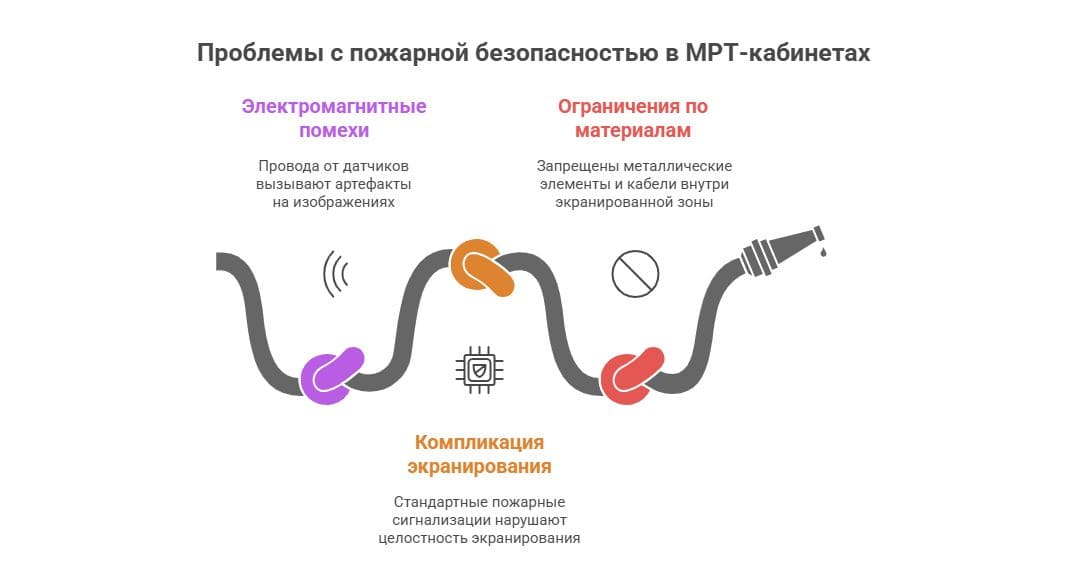

Помещение для МРТ – это не просто комната с громоздким аппаратом, а зона, где электромагнитные поля правят бал. РЧ-кабина, или радиочастотная экранированная зона, обшита фольгой и специальными панелями, чтобы ни один внешний сигнал не пробрался внутрь. Но вот парадокс: те же экраны, что спасают от помех, мешают и пожарной сигнализации. Любая проводка, заведённая в кабину, рискует стать источником артефактов на снимках – чёрные полосы или размытые контуры, из-за которых диагноз пойдёт насмарку.
А теперь добавьте к этому реальные риски. Перегрев электроники или случайный очаг возгорания – и дым заполняет пространство, но стандартные точечные дымовые датчики с их проводами только усугубят ситуацию. В России нормы чётко подчёркивают: в медучреждениях с таким оборудованием выбор извещателей зависит от горючей нагрузки и этапа пожара. Для МРТ это значит отказ от всего, что несёт в себе металлические элементы или кабели внутри экрана. Такая кабина – как бункер для супергероя: защищает от внешнего мира, но внутри нужно полагаться на хитрые уловки.
В итоге, стандартные оптические или ионизационные датчики уходят в запас. Они хороши для офисов, где дым просто поднимается к потолку, но здесь их место – в коридорах, подальше от магнита. А для самой кабины требуется подход, где воздух берётся "на пробу" снаружи, без вторжения в святая святых.
Невидимые стражи аспирации

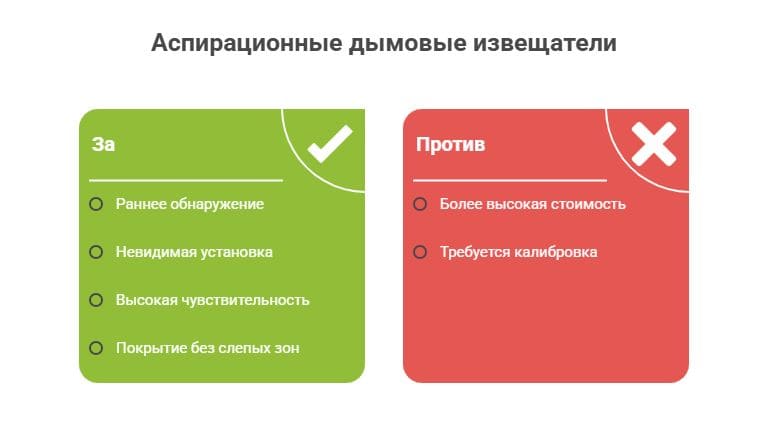

Аспирационные дымовые извещатели – настоящие спасители в мире МРТ, где всё должно работать тихо и незаметно. Эти устройства тянут воздух через тонкие трубки, проложенные в воздуховодах, и анализируют его на наличие дыма уже за пределами кабины. Нет проводов внутри – только пассивные трубки, которые не нарушают экранирование. Классы таких датчиков делят по чувствительности: А для высоких потолков до 30 метров, В – до 18, С – для компактных зон. Радиус контроля воздухозаборного отверстия фиксирован – 6,37 метра, что позволяет покрыть всю кабину без слепых зон.
Установка здесь – дело тонкое, как настройка скрипки. Трубки монтируют в отходящие воздуховоды, чтобы поток из кабины сам нёс образцы на детектор. По нормам СП 484.1311500.2020, это идеальный вариант для атриумов или экранированных пространств, где раннее обнаружение – ключ к спасению оборудования стоимостью в миллионы. Аспирационные системы чуют дым на стадии тления, за полчаса до видимого пламени, и это не преувеличение – они в 10 раз чувствительнее точечных аналогов. Пока в соседней комнате коллеги пьют кофе, датчик уже сигнализирует о проблеме, давая время на эвакуацию и отключение сканера.
Конечно, не без подвоха. Такие системы дороже и требуют калибровки, чтобы ложные тревоги от пыли не сбивали с толку. Но в МРТ это оправдано: лучше переплатить за тишину, чем потом объяснять, почему снимок вышел с помехами от сигнализации. Также специалисты рекомендуют выбирать специальные модели, адаптированные под медоборудование.
Свобода выбора в смежных зонах
Если РЧ-кабина – зона строгих запретов, то операторская и техническая комната позволяют больше вольностей. Здесь нормы экранирования слабее, так что можно расставить любые типы извещателей: от тепловых, реагирующих на жару, до комбинированных, что ловят и дым, и газы. В операторской, где стоят мониторы и компьютеры, дымовые оптические датчики – на первом месте, они дешёвые и надёжные, покрывают до 50 квадратных метров на штуку.
Переход от кабины к этим комнатам – как выход из бункера на свежий воздух. Нормы позволяют линейные извещатели для длинных коридоров или ручные для быстрого ручного срабатывания. Главное – интегрировать всё в единую систему: сигнал из технической комнаты должен дойти до кабины через реле, не нарушая клетку Фарадея. А для подстраховки добавляют дифференциальные тепловые – они игнорируют внезапные всплески от кондиционеров, фокусируясь на реальном пожаре.
В этих зонах риски другие: перегрев серверов или искры от розеток. Поэтому комбинированные датчики выигрывают – они анализируют не только дым, но и температуру, минимизируя ложные срабатывания. Установка проще: на потолке или стенах, с учётом высоты – для помещений выше 12 метров ставят в два уровня. Ирония в том, что здесь, в "безопасной" зоне, иногда забывают о базовых вещах, вроде зануления металлических частей, чтобы избежать помех от соседнего МРТ.
От теории к практике
Проектируя систему для МРТ, инженеры всегда начинают с плана: оценить горючую нагрузку, высоту и потоки воздуха. Для аспирации ключ – правильная сеть труб: диаметр 25–50 мм, с фильтрами от пыли, чтобы детектор не капризничал. В РЧ-камере отверстия воздухозабора маскируют в вентиляции, а весь блок анализа ставят в технической комнате – там его проще обслуживать.
Обслуживание – отдельная песня. Каждые полгода проверяют калибровку, чистят трубки, тестируют на помехи. Нормы по СП 484.1311500.2020 требуют, чтобы система выдерживала электромагнитные бури от самого сканера, так что выбирают модели с защитой от RF-интерференции. А для смежных зон добавляют беспроводные опции, если провода путаются под ногами персонала. Кстати, в новых проектах интегрируют датчики с системами автоматического отключения – дым чуют, и магнит сразу в спячку.
Ошибки случаются: неправильная герметизация труб – и экранирование летит к чертям, или слишком чувствительная настройка – и каждый сквозняк вызывает тревогу. Вот почему проектированием и установкой должны заниматься специалисты с опытом. В итоге, вся эта специфика окупается спокойствием – оборудование цело, пациенты в безопасности. А ведь они даже не подозревают, выходя после сканирования с чёткими снимками, сколько невидимых стражей работало за кулисами.
