Балансировка заряда: как продлить жизнь большому массиву аккумуляторов
Надёжность системы бесперебойного питания в медицинском учреждении — это, пожалуй, та самая невидимая грань, отделяющая штатную ситуацию от катастрофы. Когда гаснет свет в операционной или отключается аппарат ИВЛ, секунды переключения на резерв тянутся вечность, а цена отказа оборудования измеряется вовсе не деньгами. Инженерная служба прекрасно знает, что сердце любой системы гарантированного питания — это не столько инвертор, сколько массив аккумуляторных батарей, скрытый в недрах технических помещений. Однако даже самые дорогие свинцово-кислотные или литиевые ячейки имеют неприятное свойство выходить из строя раньше гарантийного срока, причем делают они это тихо и незаметно. И ведь часто проблема кроется не в браке производителя, а в физике последовательного соединения, которую многие проектировщики недооценивают. Поэтому, чтобы не обнаружить в критический момент «мёртвый» массив, стоит детально разобраться в нюансах балансировки заряда.
Для безотказной работы медицинского оборудования в случае перебоев с электроснабжением.
Для защиты медицинского оборудования от перепадов напряжения и импульсных помех.
В чём корень зла
Последовательное соединение ячеек в высоковольтных сборках (будь то 240, 380 или 400 вольт постоянного тока) таит в себе коварную ловушку. Дело в том, что идеально одинаковых аккумуляторов в природе не существует. Даже в одной партии, сошедшей с конвейера именитого бренда, всегда найдутся микроскопические различия в ёмкости и внутреннем сопротивлении. При заряде всей цепочки единым током «слабое звено» (ячейка с меньшей ёмкостью) наполняется энергией быстрее остальных. Напряжение на ней резко возрастает, уходя за допустимые пределы, в то время как её более ёмкие соседи ещё «голодны». А при разряде эта же слабая ячейка первой отдаёт весь свой запас и уходит в глубокий «минус», иногда вплоть до переполюсовки. Со временем этот дисбаланс нарастает как снежный ком. Слабый элемент деградирует ускоренными темпами, тянет за собой соседние, и в итоге огромная дорогостоящая сборка теряет работоспособность из-за одной единственной «паршивой овцы». Без системы контроля и выравнивания заряда (BMS или эквалайзеров) массив обречён на преждевременную кончину.
Пассивная балансировка: дёшево и сердито
Самый распространённый и, скажем прямо, довольно примитивный метод борьбы с разбегом напряжений — это пассивное шунтирование. Принцип здесь прост до безобразия: как только напряжение на конкретной ячейке достигает определённого порога, электроника подключает параллельно ей резистор. Излишек энергии, который мог бы перезарядить аккумулятор, попросту превращается в тепло. Этот метод подкупает своей надёжностью и низкой ценой реализации. Для свинцово-кислотных батарей (AGM или GEL), которые часто используются в больничных ИБП, такой подход долгое время считался стандартом. Ведь свинец относительно терпим к небольшим перезарядам, а токи балансировки здесь требуются небольшие.
Однако есть у этого решения и обратная сторона медали. Во-первых, мы впустую тратим энергию, буквально обогревая воздух в серверной или щитовой. А тепловыделение в замкнутом объёме батарейного шкафа — это серьёзный враг химии аккумулятора. Во-вторых, скорость такой балансировки оставляет желать лучшего. Если массив сильно разбалансирован, пассивный балансир с его мизерными токами (обычно сотни миллиампер) будет выравнивать заряд сутками, а то и неделями. К тому же, резистор не способен помочь «отстающей» ячейке зарядиться быстрее, он лишь тормозит «выскочек». Это работает, но эффективность такого подхода в современных реалиях вызывает вопросы.
Активный перенос энергии
Куда более изысканный и технически совершенный способ — это активная балансировка. Здесь инженеры применяют совершенно иную философию: энергию не сжигают, а перераспределяют. Специальные схемы на основе конденсаторов или индуктивностей (дросселей и трансформаторов) забирают заряд у наиболее «сытых» ячеек и перекачивают его в те, что отстают. Токи балансировки здесь могут достигать внушительных значений — единиц и даже десятков ампер. Это позволяет выравнивать заряд практически в реальном времени, не дожидаясь окончания цикла заряда или разряда.
Существует несколько разновидностей таких систем. Довольно популярен ёмкостной метод, где конденсатор поочерёдно подключается то к одной, то к другой ячейке, перенося порции заряда. Более сложным, но эффективным считается индуктивный метод, где энергия передаётся через магнитное поле трансформатора. Главное преимущество активных систем — высокий КПД и отсутствие лишнего нагрева. Для мощных литиевых сборок (LiFePO4, Li-NMC), которые всё активнее проникают в медицинский сектор благодаря своей компактности и долговечности, активная BMS — это уже не роскошь, а суровая необходимость. Литий не прощает перезаряда и перегрева, а разбег ячеек там может привести к пожару, что в условиях больницы абсолютно недопустимо. Конечно, такое оборудование бьёт по бюджету на этапе закупки, но если посчитать стоимость владения на горизонте 5-10 лет, цифры могут удивить скептиков.
Особенности свинцовых массивов (VRLA)
Многие технические директора по-прежнему отдают предпочтение проверенным временем герметизированным свинцово-кислотным аккумуляторам. Это же классика. Однако и здесь без нюансов не обойтись. Свинец страдает от сульфатации пластин, особенно если батареи долго стоят в буферном режиме (постоянный подзаряд) и редко разряжаются. Со временем внутреннее сопротивление растёт, и разброс напряжений в последовательной цепи из 30-40 блоков становится критическим. Обычный ИБП видит только общее напряжение сборки. Он может «думать», что всё в порядке, подавая напряжение флотации (поддерживающего заряда), в то время как одни блоки уже кипят и сохнут, а другие хронически недозаряжены и сульфатируются.
Решением здесь становится установка внешних систем поэлементного мониторинга и выравнивания (Battery Balancing System). Такие модули крепятся прямо на клеммы каждого аккумулятора. Они работают круглосуточно, отслеживая состояние каждого моноблока. Как только обнаруживается дисбаланс, устройство начинает перекачивать энергию. Результат — все батареи имеют одинаковое напряжение, срок службы массива увеличивается на 30-50%. К тому же, система мониторинга позволяет главному инженеру видеть состояние каждой «банки» на экране компьютера. И когда придёт время замены, не придётся гадать или менять весь массив целиком — достаточно будет заменить лишь деградировавшие элементы. Экономия выходит колоссальная.
Стоит ли экономить
Вопрос цены всегда стоит остро, особенно когда речь идёт о государственных закупках или оптимизации бюджета частной клиники. Качественная система балансировки для большого массива может стоить как 10-20% от стоимости самих аккумуляторов. На первый взгляд — серьёзное вложение. Но давайте посмотрим правде в глаза. Средний срок службы качественных AGM батарей в идеальных условиях (20-25°C) составляет 7-10 лет. В реальности же, из-за температурных градиентов в шкафу (верхние полки всегда горячее) и отсутствия балансировки, массив часто «умирает» уже через 3-4 года. А замена комплекта батарей для мощного ИБП на 100-200 кВА — это миллионы рублей, не говоря уже о сложностях логистики и такелажных работ в действующем медучреждении.
Инвестиция в балансиры продлевает жизнь батарей до их естественного физического износа. Фактически, вы покупаете страховку от преждевременной замены. Кроме того, предсказуемость системы дорогого стоит. Знать, что ИБП точно продержит нагрузку расчётное время, а не «схлопнется» через 5 минут из-за одной высохшей банки, — это спокойный сон ответственного персонала. Для медицинских объектов, где на кону человеческие жизни, экономия на надёжности выглядит, мягко говоря, неуместной.
Температурный фактор
Нельзя не упомянуть и о температуре. Это, пожалуй, главный убийца химических источников тока. Согласно закону Аррениуса, повышение температуры на каждые 10 градусов сокращает срок службы свинцового аккумулятора вдвое. В больших массивах проблема усугубляется неравномерным нагревом. Батареи в центре стеллажа греются сильнее, чем крайние. Те, что стоят выше, находятся в более тёплой зоне. Разница температур в 3-5 градусов уже приводит к разной скорости электрохимических реакций и, как следствие, к разбалансу.
Продвинутые системы балансировки обязательно учитывают этот параметр. Датчики температуры крепятся к корпусам элементов, и управляющая логика может корректировать токи заряда или сигнализировать о перегреве конкретной ячейки. В идеале же само помещение аккумуляторной должно быть спроектировано грамотно: с достаточными проходами для конвекции воздуха и мощной системой кондиционирования. Надеяться только на электронику не стоит — физику теплообмена обмануть сложно.

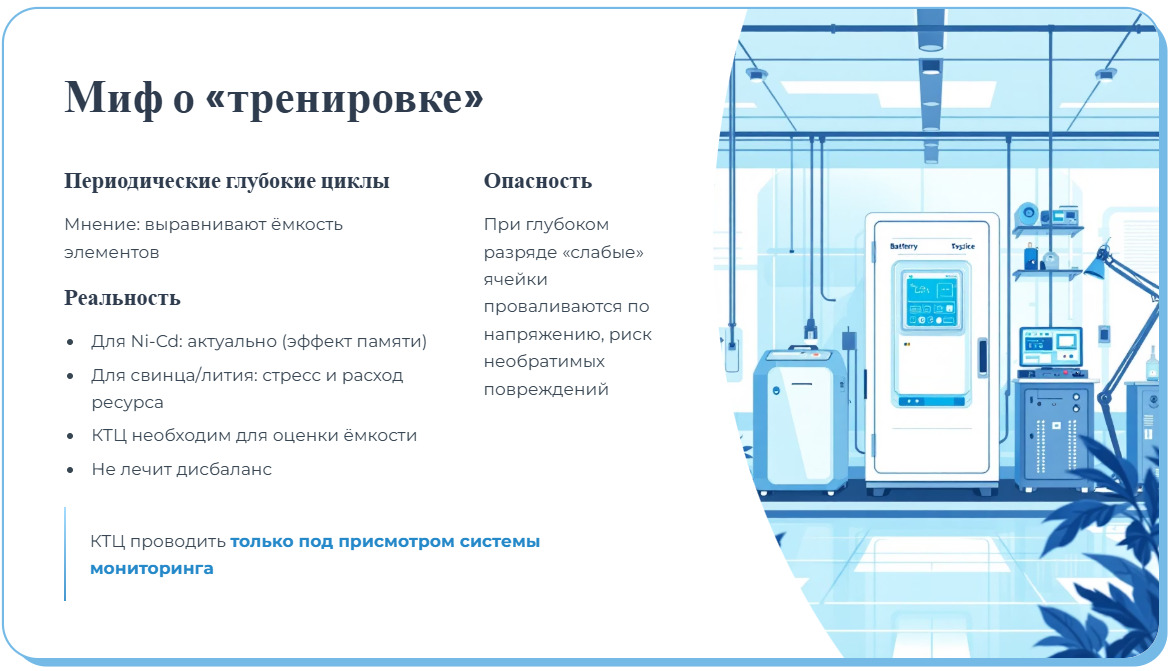

Миф о «тренировке» аккумуляторов
В профессиональной среде до сих пор блуждает мнение, что периодические глубокие циклы разряда-заряда («тренировка») способны сами по себе выровнять ёмкость элементов. Доля истины в этом есть, но нюансов гораздо больше. Для никель-кадмиевых батарей это было актуально из-за «эффекта памяти». Для современного свинца или лития глубокое циклирование — это скорее стресс, расходующий ресурс. Да, контрольный разряд необходим для оценки реальной остаточной ёмкости, но он не лечит дисбаланс. Наоборот, при глубоком разряде «слабые» ячейки проваливаются по напряжению ещё сильнее, рискуя получить необратимые повреждения. Поэтому процедуру КТЦ (контрольно-тренировочный цикл) стоит проводить только под присмотром системы поэлементного мониторинга, которая вовремя остановит процесс, если напряжение на любой из ячеек упадёт ниже критического уровня.
Литий-железо-фосфат (LiFePO4)
Отдельно стоит упомянуть набирающую популярность технологию LiFePO4. В отличие от традиционного Li-ion, этот вид химии пожаробезопасен и обладает огромным ресурсом (тысячи циклов). Но у него есть одна особенность: очень плоская разрядная кривая. Напряжение на ячейке почти не меняется в диапазоне от 20% до 80% заряда. Из-за этого определить степень заряженности (SoC) по напряжению крайне сложно. Малейший разбаланс в конце заряда приводит к тому, что напряжение на одной ячейке резко взлетает вверх, и BMS отключает весь массив.
Здесь требования к точности и быстродействию балансиров возрастают многократно. Пассивные балансиры часто просто не успевают среагировать на резкий скачок напряжения в конце заряда. Поэтому для серьёзных систем энергоснабжения на базе LFP используются только активные BMS с высокими токами перекачки энергии. Это тот случай, когда скупой платит дважды: сэкономив на электронике управления, можно получить дорогой массив, который постоянно отключается по ошибке и не отдаёт номинальную ёмкость.
Прогноз и обслуживание
Технологии не стоят на месте, и современные системы управления батареями становятся всё более интеллектуальными. Облачные сервисы, предиктивная аналитика, удалённый мониторинг через SNMP или Modbus — всё это уже реальность. Главный инженер может получать уведомления на смартфон о том, что ячейка №24 в блоке ИБП реанимации требует внимания. Это позволяет перейти от реактивного обслуживания («сломалось — чиним») к проактивному.
Однако никакая электроника не отменяет необходимости визуального осмотра и регламентных работ. Проверка моментов затяжки болтовых соединений (контактное сопротивление тоже влияет на баланс!), очистка от пыли, проверка работы кондиционеров — всё это кирпичики в фундаменте надёжности. Балансировка заряда — мощный инструмент, способный сотворить маленькое чудо и заставить старый массив работать как новый, но он не всесилен. Грамотный подход к проектированию, качественные компоненты и своевременное обслуживание — вот три кита, на которых держится энергобезопасность. Пусть ваше оборудование служит долго, а аварийные ситуации случаются только на учениях. Удачи в построении надёжных систем!
