Топ-5 поломок ИБП после окончания гарантии: к чему готовиться
Тишина в операционной, погасшие мониторы жизнеобеспечения и медленно затухающий гул аппарата МРТ — это, пожалуй, самый страшный сон любого главного врача или технического директора клиники. Ни одно современное медицинское учреждение не обходится без систем бесперебойного питания, ведь цена секунды простоя здесь измеряется не в рублях, а в человеческом здоровье. Казалось бы, стоит мощный, надёжный современный аппарат, инженеры поставщика всё настроили, и система работает как часы. Однако гарантийный срок, который обычно составляет от одного до трёх лет, имеет свойство заканчиваться, и именно в этот момент техника остаётся один на один с суровой реальностью эксплуатации. Поэтому понимание того, что именно может отказать в первую очередь, становится не просто техническим вопросом, а стратегией выживания для инженерной службы больницы.
Для безотказной работы медицинского оборудования в случае перебоев с электроснабжением.
Для защиты медицинского оборудования от перепадов напряжения и импульсных помех.

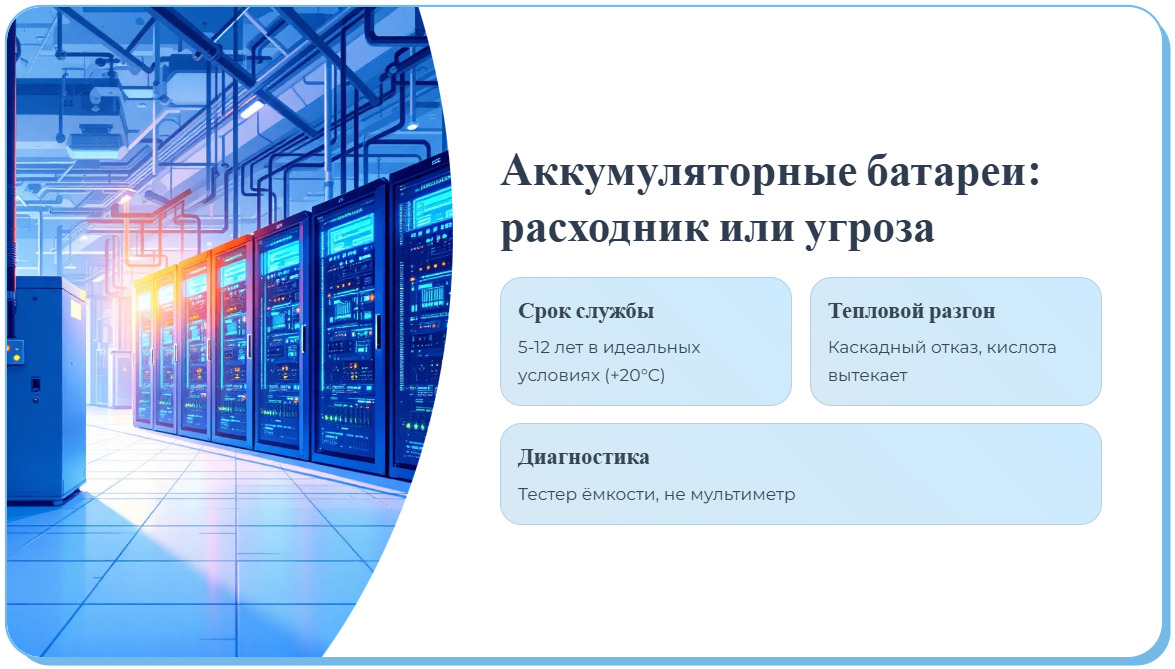

Аккумуляторные батареи: расходник или угроза
С чего начинается старение любой системы бесперебойного питания? Разумеется, с химических источников тока. Это довольно очевидный факт, но масштаб проблемы часто недооценивают. Ведь именно свинцово-кислотные батареи принимают на себя основной удар времени. Срок службы, заявленный производителем (обычно 5, 10 или 12 лет), — это маркетинговая цифра для идеальных условий, где температура строго +20 градусов по Цельсию. В реальности же, особенно в тесных серверных или щитовых медицинских центров, температура поднимается выше, а каждый лишний градус безжалостно сокращает жизнь АКБ. Химия процессов такова, что электролит высыхает, пластины сульфатируются, а внутреннее сопротивление растёт.
К слову, опасность кроется не только в потере ёмкости. Самый коварный сценарий — это «тепловой разгон». Батарея начинает греться, ток заряда растёт, она греется ещё сильнее, и в итоге корпус раздувается, трескается, а кислота вытекает наружу. Зрелище удручающее. Да и демонтировать такой монолит из аккумуляторного отсека — задача не из лёгких. А если ещё вспомнить, что в одной линейке может быть 32 или 40 батарей, то выход из строя даже одной «банки» тянет за собой деградацию всей цепочки. Львиная доля аварийных отключений происходит именно потому, что в нужный момент батареи просто не смогли подхватить нагрузку.
Стоит отметить, что диагностика здесь — не просто замер напряжения на клеммах. Мультиметр тут не поможет. Нужен специальный тестер ёмкости или нагрузочная вилка. И всё же, даже при идеальном уходе, после окончания гарантии на сам ИБП, батарейный массив к этому времени уже часто требует полной замены. Бьёт по бюджету это изрядно, однако попытка сэкономить и менять аккумуляторы выборочно — это, по сути, деньги на ветер. Старые батареи быстро «убьют» новые, и через полгода проблема вернётся.

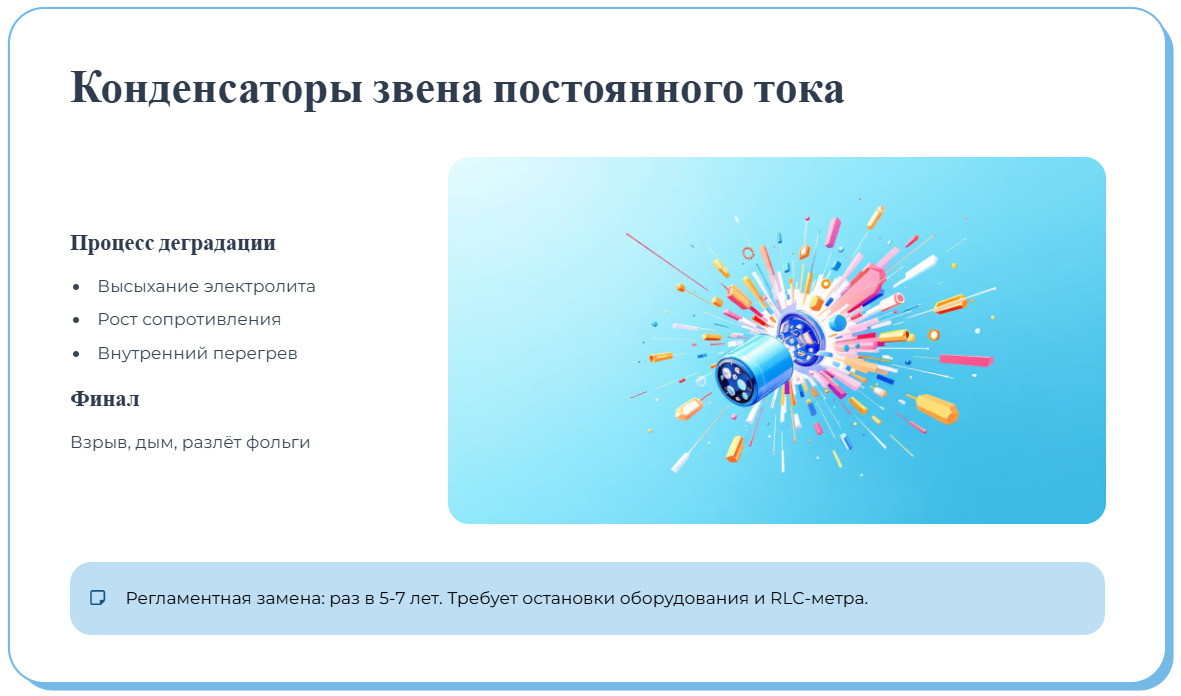

Конденсаторы звена постоянного тока
Вторым номером в нашем списке потенциальных «диверсантов» идут электролитические конденсаторы. Эти неприметные алюминиевые цилиндры выполняют титаническую работу, сглаживая пульсации напряжения. Натыкаешься на них в каждом мощном преобразователе. Проблема в том, что электролит внутри них — жидкость. А жидкости, как известно, имеют свойство испаряться. Высыхание электролита — процесс медленный, незаметный глазу, но необратимый. Ёмкость падает, эквивалентное последовательное сопротивление растёт. Конденсатор начинает греться изнутри.
Опасно ли это? Безусловно. Финал жизни силового конденсатора часто бывает фееричным — со взрывом, дымом и разлётом фольги и бумаги по всему внутреннему пространству ИБП. Для чувствительного медицинского оборудования такой скачок во внутренней цепи ИБП может пройти бесследно, а может и вызвать сбой в работе логики самого бесперебойника, который уйдёт в байпас или вовсе отключит нагрузку. К тому же, взорвавшийся конденсатор часто заливает электролитом плату управления или драйверы IGBT-транзисторов. И тогда ремонт из копеечной замены «бочонков» превращается в замену дорогих силовых модулей.
Производители, конечно, ставят клапаны сброса давления, делая насечки на корпусе. Но полагаться на это не стоит. Регламентная замена конденсаторов (обычно раз в 5-7 лет) — процедура, прописанная в мануалах, но о ней часто забывают, пока не грянет гром. А ведь проверить их состояние без выпаивания довольно сложно. Нужен специальный RLC-метр и остановка оборудования. В условиях больницы, где томограф работает 24/7, найти окно для такого обслуживания — тот еще квест. Но игнорировать этот узел нельзя.

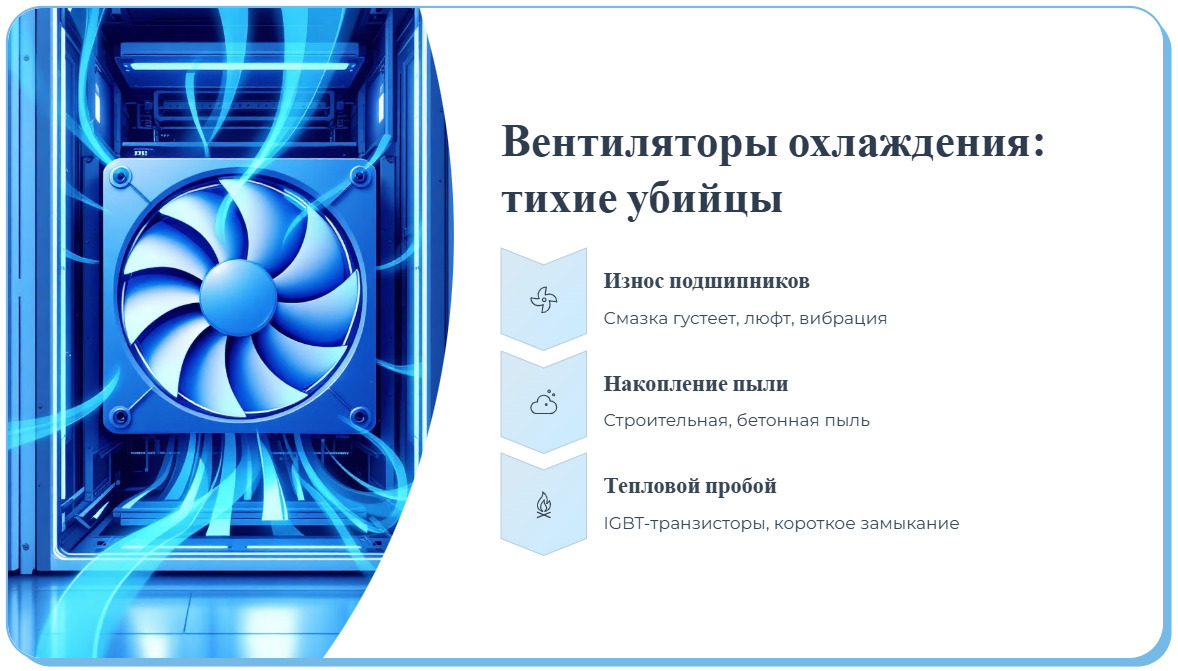

Вентиляторы охлаждения: тихие убийцы
Казалось бы, что может быть проще обычного кулера? Однако именно эта копеечная деталь держит в своих руках жизнь дорогостоящей силовой электроники. В мощных ИБП (от 10-20 кВА и выше), питающих реанимации или серверные с базами данных пациентов, система охлаждения работает на износ. Вентиляторы крутятся годами, не останавливаясь ни на секунду. Смазка в подшипниках густеет или высыхает, появляется люфт, вибрация. Сначала меняется звук работы — появляется посторонний гул или скрежет, на который персонал часто не обращает внимания за общим шумом серверной.
А потом происходит неизбежное. Вентилятор клинит. Или он просто теряет обороты, переставая прокачивать нужный объём воздуха. Датчики температуры внутри ИБП, конечно, сработают. Но инерция теплопередачи такова, что локальный перегрев кристалла IGBT-транзистора может произойти быстрее, чем термодатчик на радиаторе подаст сигнал тревоги. Результат — тепловой пробой транзистора, короткое замыкание и дорогостоящий ремонт.
Тем более, что в медицинских учреждениях есть своя специфика. Пыль. Казалось бы, в больницах чисто. Но в технических помещениях, в подвалах, где часто стоят мощные ИБП, пыль бывает специфическая — строительная, бетонная. Она оседает на лопастях, нарушая балансировку, и забивает радиаторы. «Шуба» из пыли работает как теплоизолятор. Охлаждение ухудшается катастрофически. И вот, после окончания гарантии, когда регулярные визиты сервисного инженера прекращаются, про чистку и проверку вентиляторов благополучно забывают. Всплывут эти упущения в самый неподходящий момент, когда нагрузка на ИБП возрастёт, а система охлаждения не справится.

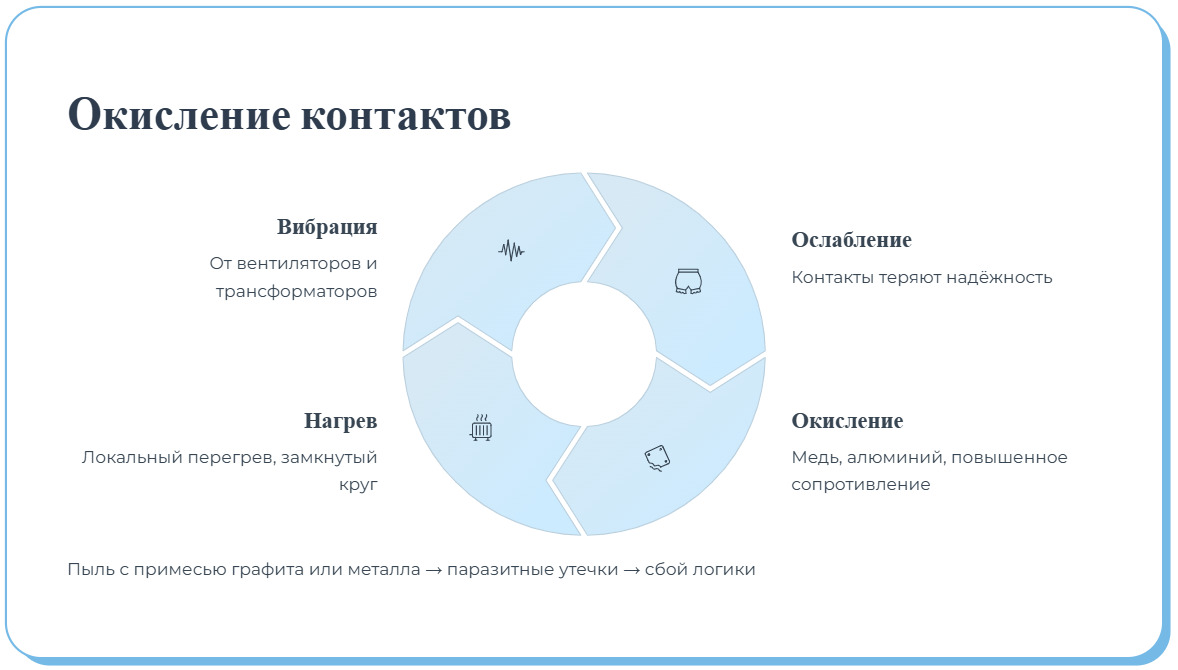

Стоит ли бояться окисления контактов
Электрика — наука о контактах. Эта прописная истина актуальна и для сложной электроники. Внутри любого промышленного ИБП сотни соединений: разъёмы шлейфов, болтовые соединения силовых шин, клеммники. Со временем, под воздействием вибрации (от тех же вентиляторов и трансформаторов) и циклов нагрева-остывания, контакты ослабевают. Обыватель скажет: «Ну подтяни и всё». Но проблема глубже.
Медь и алюминий имеют свойство окисляться. Оксидная плёнка имеет повышенное сопротивление. В месте плохого контакта начинается локальный нагрев. Это, в свою очередь, ускоряет окисление. Получается замкнутый круг. В итоге — либо отгорание контакта, либо, что ещё хуже, плавающая неисправность. ИБП может периодически выдавать ошибки, переходить на батареи без причины, «глючить». Поиск такой неисправности может занять недели. Инженер будет менять платы, грешить на прошивку, а дело окажется в окислившемся разъёме копеечного шлейфа где-то в глубине корпуса.
Особый интерес вызывает и пыль, о которой мы уже упоминали. Если она токопроводящая (например, с примесью графита или металлической стружки от ремонтных работ по соседству), то, оседая на платах и разъёмах, она может вызвать паразитные утечки тока. Для цифровых цепей управления это фатально. Логика сходит с ума. Поэтому регулярная протяжка силовых соединений и очистка контактов спецсредствами (хотя бы раз в год) — процедура обязательная. Но кто же полезет в работающий шкаф без веской причины после окончания гарантии? А зря.

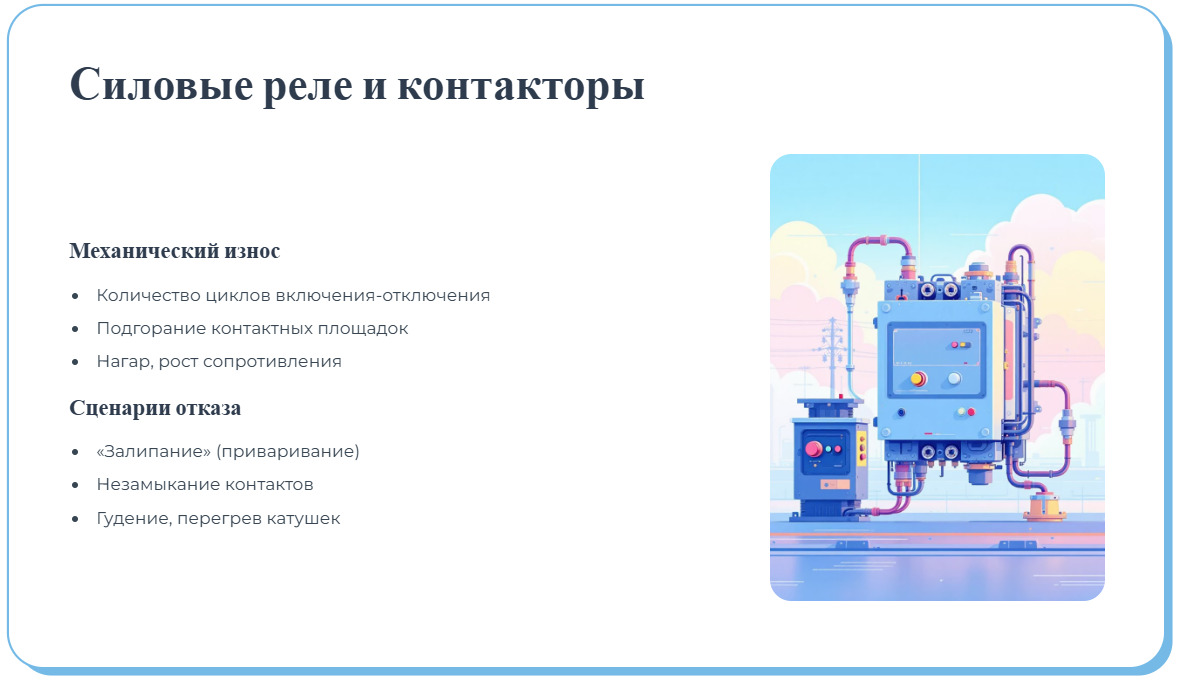

Силовые реле и контакторы
Механика есть даже в самых современных электронных устройствах. На входе и выходе ИБП, в цепи байпаса, стоят мощные контакторы или реле. У каждого из них есть свой ресурс — количество циклов включения-отключения. Конечно, в штатном режиме онлайн-ИБП эти реле срабатывают нечасто. Но каждое переключение на байпас, каждый тест батарей, каждое пропадание входной сети заставляет их работать.
Со временем контактные площадки подгорают. Возникает нагар, увеличивается переходное сопротивление. В какой-то момент контактор может просто «залипнуть» (привариться) или, наоборот, не замкнуться. Если залипнет реле байпаса, ИБП не сможет корректно перейти в онлайн-режим или защитить нагрузку при аварии. Если не замкнется входной контактор — ИБП не увидит сеть.
Бывает и так, что изнашивается сама механическая часть — пружины, сердечники катушек. Контактор начинает гудеть, греться. Этот звук опытный инженер ни с чем не спутает. Но часто ИБП стоят в закрытых помещениях, куда заходят редко. Поломка электромеханики коварна тем, что происходит мгновенно. Вчера все работало, а сегодня при попытке переключения — отказ. Ревизия этих узлов, проверка их состояния, чистка или превентивная замена — вот тот самый нюанс, который отличает грамотную эксплуатацию от работы «на авось».

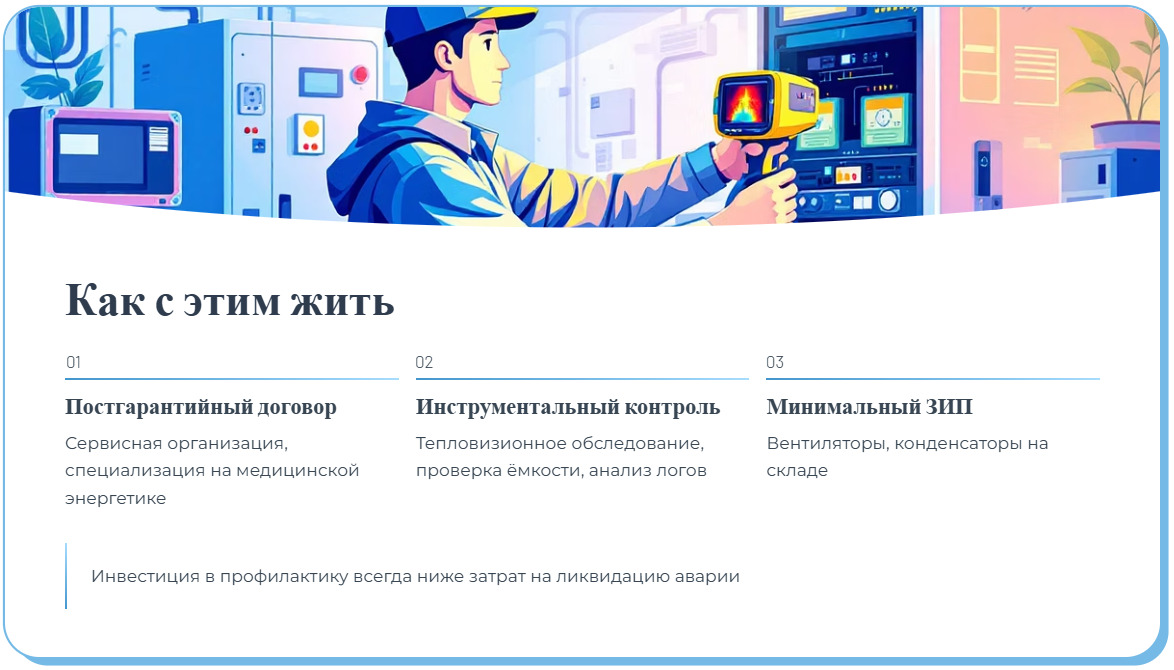

Как с этим жить
Список неисправностей получился внушительный, не так ли? И это мы ещё не коснулись вопросов старения термопасты под силовыми модулями или деградации полупроводников. Естественно, возникает вопрос: что делать инженерной службе медицинского учреждения? Просто ждать, пока «гром грянет»?
Разумеется, нет. Окончание гарантии — это не приговор, а сигнал к смене тактики обслуживания. Сэкономить, полностью отказавшись от сервиса, не получится. Точнее, получится, но цена последующего ремонта (или покупки нового томографа, сгоревшего из-за пробоя ИБП) многократно перекроет эту экономию. Не стоит надеяться на вечность железа.
Лучший вариант — заключение постгарантийного договора с сервисной организацией, которая специализируется именно на медицинской энергетике. И здесь важен регламент. Не просто «продуть пыль», а провести инструментальный контроль: тепловизионное обследование (оно сразу покажет перегрев конденсаторов или плохих контактов), проверку ёмкости батарей, анализ логов ошибок. Это своего рода диспансеризация для «железного сердца» клиники.
Инвестиция в профилактику всегда ниже затрат на ликвидацию аварии. Тем более, что запчасти на ИБП премиум-класса (а в медицине другие ставить не принято) сегодня достать становится всё сложнее, а сроки поставки могут растягиваться на месяцы. Иметь на складе хотя бы минимальный ЗИП (комплект вентиляторов, пару конденсаторов) — решение дальновидное.
Перевоплощение завершено. Пусть ваше оборудование служит долго, а свет в операционных никогда не гаснет! Удачи в нелегком деле сохранения энергии.
