Как понять, что аккумуляторы в ИБП «умирают», не дожидаясь отключения света
Страшный сон любого главного врача или технического директора клиники — это вовсе не проверка надзорных органов, а внезапно погасшие бестеневые лампы в операционной посреди сложного вмешательства. Казалось бы, для защиты от подобных катастроф и закупаются мощные источники бесперебойного питания, тратятся миллионные бюджеты на их обслуживание, а в подвалах и щитовых гудят внушительные шкафы с батареями. Но парадокс заключается в том, что наличие ИБП само по себе не гарантирует безопасности, если «сердце» этой системы — аккумуляторные батареи — уже давно выработало свой ресурс, продолжая при этом предательски показывать на дисплее статус «ОК». И ведь довольно часто момент истины наступает именно тогда, когда внешняя сеть пропадает, а дорогостоящий томограф или система жизнеобеспечения превращаются в бесполезный груз. Поэтому вопрос своевременной диагностики накопителей энергии переходит из разряда рутинных технических регламентов в плоскость обеспечения непосредственной безопасности жизни пациентов и сохранения репутации медицинского учреждения.
Для безотказной работы медицинского оборудования в случае перебоев с электроснабжением.
Для защиты медицинского оборудования от перепадов напряжения и импульсных помех.

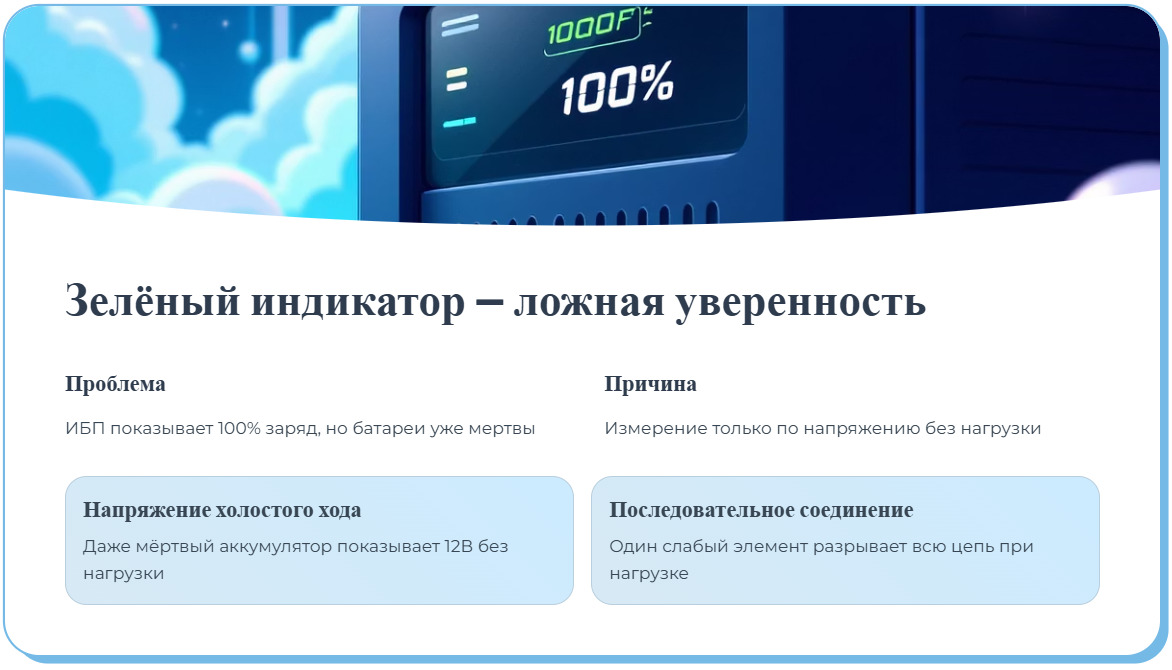

Почему штатный мониторинг лжёт
Многие руководители технических служб пребывают в опасном заблуждении, полагаясь исключительно на встроенные средства диагностики самого ИБП. Логика здесь понятна: зачем искать проблемы, если на дисплее горит зелёный индикатор, а заряд отображается как 100%? Нюанс же кроется в принципе измерения. Дело в том, что подавляющее большинство ИБП (особенно старых или бюджетных серий) оценивают состояние батарейного массива исключительно по напряжению на шине постоянного тока. Однако напряжение холостого хода — параметр крайне ненадёжный. Даже практически «мёртвый» свинцово-кислотный аккумулятор способен показывать номинальные 12 или 2 вольта без нагрузки, создавая иллюзию полной боеготовности. Проседает же вольтаж лишь в момент подключения реальной нагрузки, но тогда бывает уже поздно. Ситуация усугубляется тем, что батареи в массивах ИБП соединены последовательно в длинные линейки (стринги). ИБП видит лишь общее напряжение всей цепочки. А ведь достаточно одного «гнилого» элемента с высоким внутренним сопротивлением, чтобы разорвать цепь при токовом броске, словно перегоревшая лампочка в старой советской гирлянде.

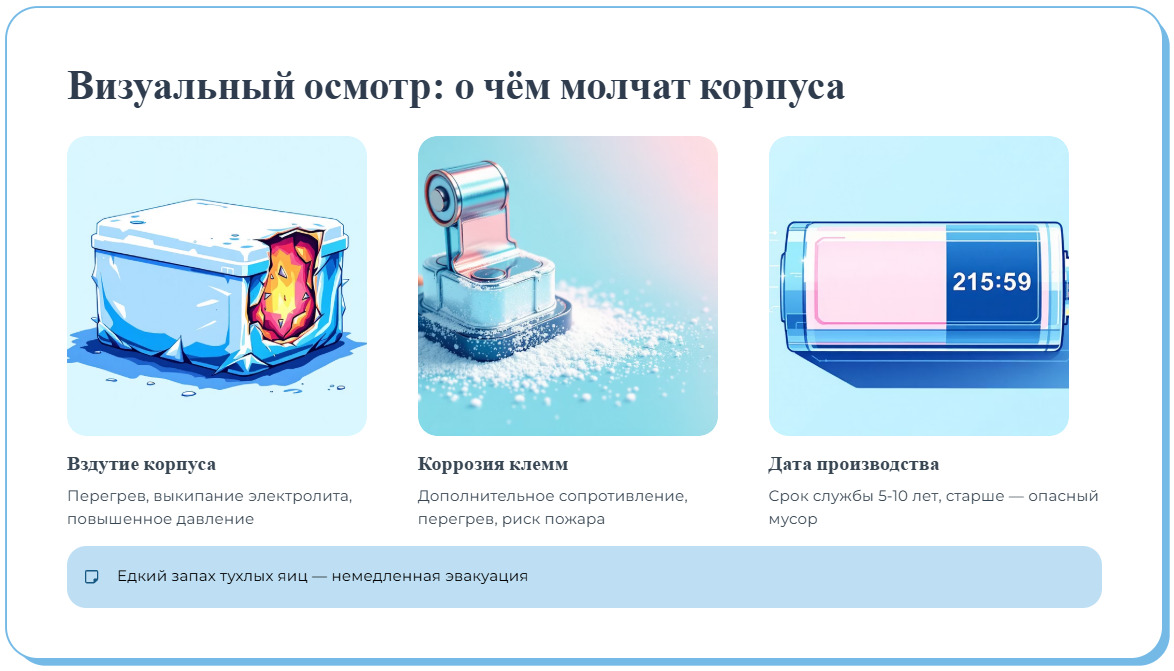

Визуальный осмотр: о чём молчат корпуса
С чего начинается профессиональная диагностика? Разумеется, с тщательного визуального осмотра, которым, к сожалению, часто пренебрегают в суете больничных будней. А ведь именно внешний вид может рассказать опытному инженеру львиную долю правды о состоянии системы. Первым делом внимание приковывает геометрия корпусов. Даже незначительное вздутие боковых стенок или крышки свидетельствует о необратимых процессах внутри — скорее всего, имел место перегрев, выкипание электролита и, как следствие, повышение внутреннего давления газов, с которым не справился клапан VRLA. Эксплуатировать такие «бомбы» категорически нельзя.
Следом стоит проверить наличие следов утечки электролита или белого налёта на клеммах и межэлементных перемычках. Коррозия — это не просто косметический дефект. Это, по сути, дополнительное сопротивление в цепи, которое при протекании токов в сотни ампер вызовет локальный перегрев, искрение и может стать причиной пожара. Особый интерес вызывает и дата производства, выбитая на корпусе (дейт-код). Срок службы стандартных батарей (типа General Purpose) редко превышает 5 лет, а специализированных «десятилеток» — 8-10 лет в идеальных условиях. Если вы видите, что аккумуляторы разменяли второй десяток, никакие тесты уже не нужны — это просто опасный мусор. Ну и, наконец, нельзя не упомянуть запах. Едва уловимый аромат тухлых яиц (сероводорода) в аккумуляторной говорит о нарушении герметичности и активном кипении электролита. Это сигнал к немедленной эвакуации персонала и отключению зарядных устройств.

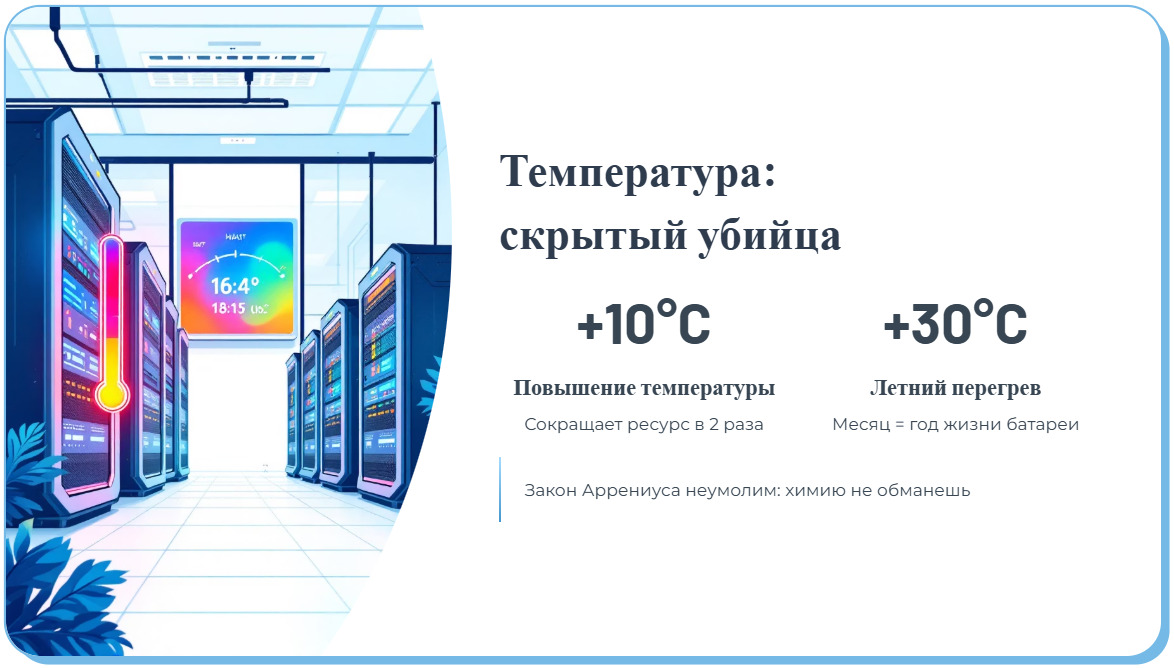

Температурный режим: скрытый убийца
Часто ли мы заглядываем в журнал температурного режима серверной или щитовой? Для свинцово-кислотных АКБ температура — это фактор старения номер один. Химию не обманешь: закон Аррениуса неумолим. Каждое повышение температуры окружающего воздуха на 10 градусов сверх номинальных +20°C (или +25°C для некоторых серий) сокращает ресурс аккумулятора ровно в два раза. Работает ли кондиционер в помещении ИБП круглосуточно? Довольно часто в целях экономии или из-за поломки сплит-системы температура в техническом помещении летом поднимается до +30, а то и выше. Месяц работы в таком режиме «съедает» год жизни батареи. При этом внешне она может выглядеть как новая.

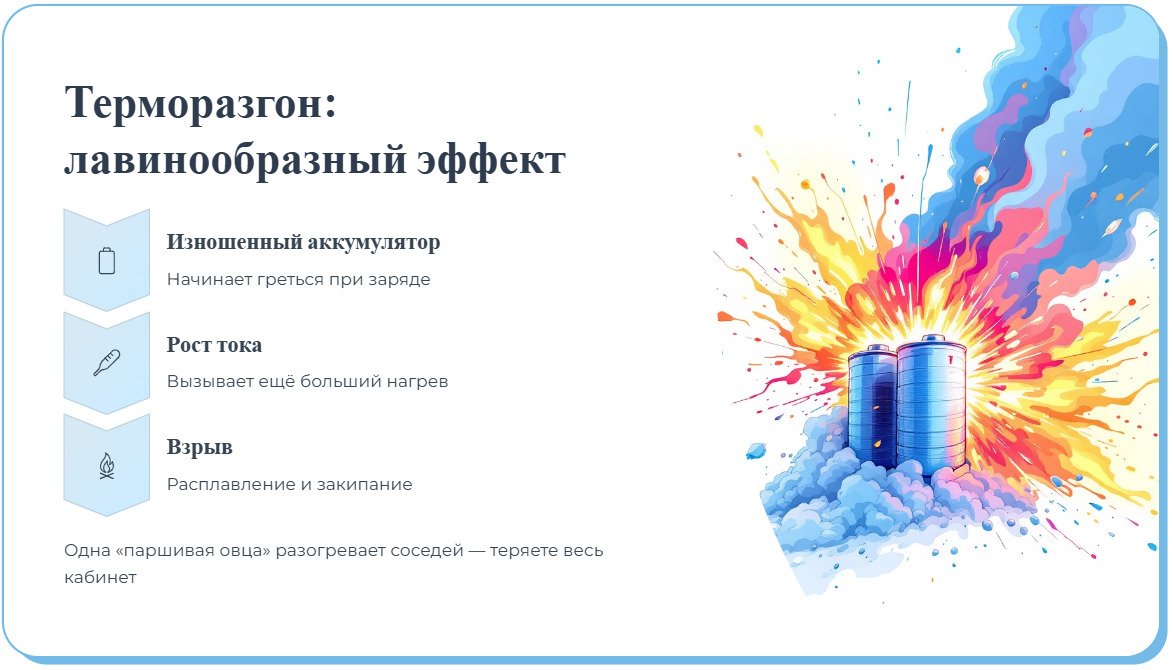

Более того, существует опасный эффект, именуемый «терморазгон». Изношенный аккумулятор при заряде начинает греться, ток заряда растёт, что вызывает ещё больший нагрев. В итоге батарея расплавляется, закипает и может взорваться. В плотно набитых шкафах, где аккумуляторы стоят вплотную друг к другу без воздушных зазоров, этот процесс носит лавинообразный характер. Одна «паршивая овца» разогревает соседей, и вы теряете весь батарейный кабинет. Поэтому наличие даже одного горячего на ощупь блока в массиве — повод для серьёзного беспокойства.
Измерение внутреннего сопротивления
Можно ли узнать здоровье аккумулятора, не разряжая его? Да, и это единственный метод, применимый в условиях действующего медицинского учреждения, где отключение питания недопустимо. Речь идёт об измерении внутренней проводимости или внутреннего сопротивления (импеданса). Для этого используются специальные анализаторы батарей, которые подают тестовый сигнал переменного тока и замеряют отклик. Физика процесса проста: по мере старения пластины сульфатируются, электролит высыхает, контакт с активной массой ухудшается. Всё это неизбежно ведёт к росту внутреннего сопротивления.
Однако и здесь есть свои подводные камни. Само по себе значение в миллиомах мало о чём скажет обывателю, если нет эталонных данных от производителя (которые, к слову, найти довольно сложно). Намного важнее динамика. Грамотный главный инженер ведёт журнал (или базу данных), куда заносятся замеры каждые полгода или квартал. Если сопротивление конкретного блока внезапно подскочило на 30-50% относительно его же предыдущих показателей или относительно среднего значения по группе («соседей» по стрингу) — этот аккумулятор «умирает». Он стал «узким горлышком» системы. Отсечь такой элемент нужно превентивно. Это кропотливый, скрупулёзный труд, но именно он позволяет планировать бюджет на замену не в авральном режиме, а планово.

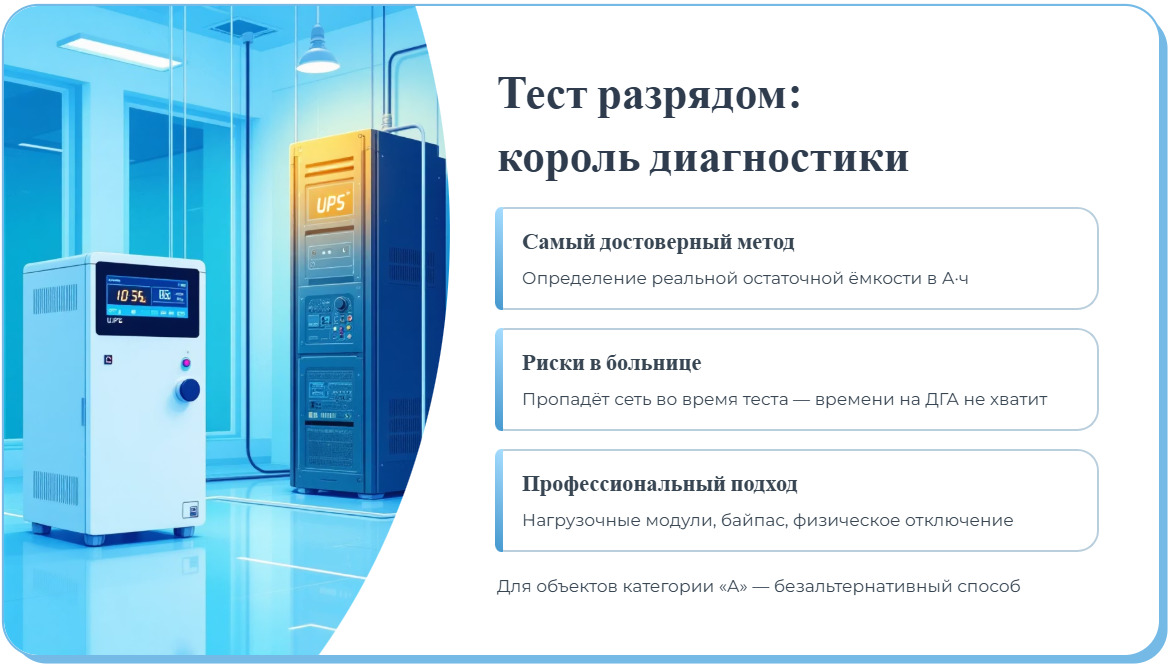

Тест разрядом: король диагностики
Стоит ли проводить контрольно-тренировочные циклы на реальной нагрузке? Безусловно, это самый достоверный способ определить реальную остаточную ёмкость в ампер-часах. Но в условиях больницы это сопряжено с колоссальными рисками. Если во время теста, когда батареи разряжены наполовину, пропадёт внешняя сеть, времени на запуск дизель-генератора может не хватить. Ёмкость-то снижена.
Поэтому профессиональный подход подразумевает использование нагрузочных модулей. ИБП переводится в режим байпаса (или используется внешний сервисный байпас), батарейная линейка физически отключается от выпрямителя и подключается к специальному нагрузочному устройству. Оно разряжает АКБ током, имитирующим реальную работу, и строит график разряда. Если напряжение падает ниже критического порога быстрее, чем положено по таблице разряда — аккумуляторы под замену. Это сложно. Это дорого. Требует привлечения сторонних подрядчиков. Но для объектов категории «А» (операционные, реанимации) — это фактически безальтернативный способ убедиться, что заявленные 30 минут автономности — это реальность, а не фикция на бумаге.

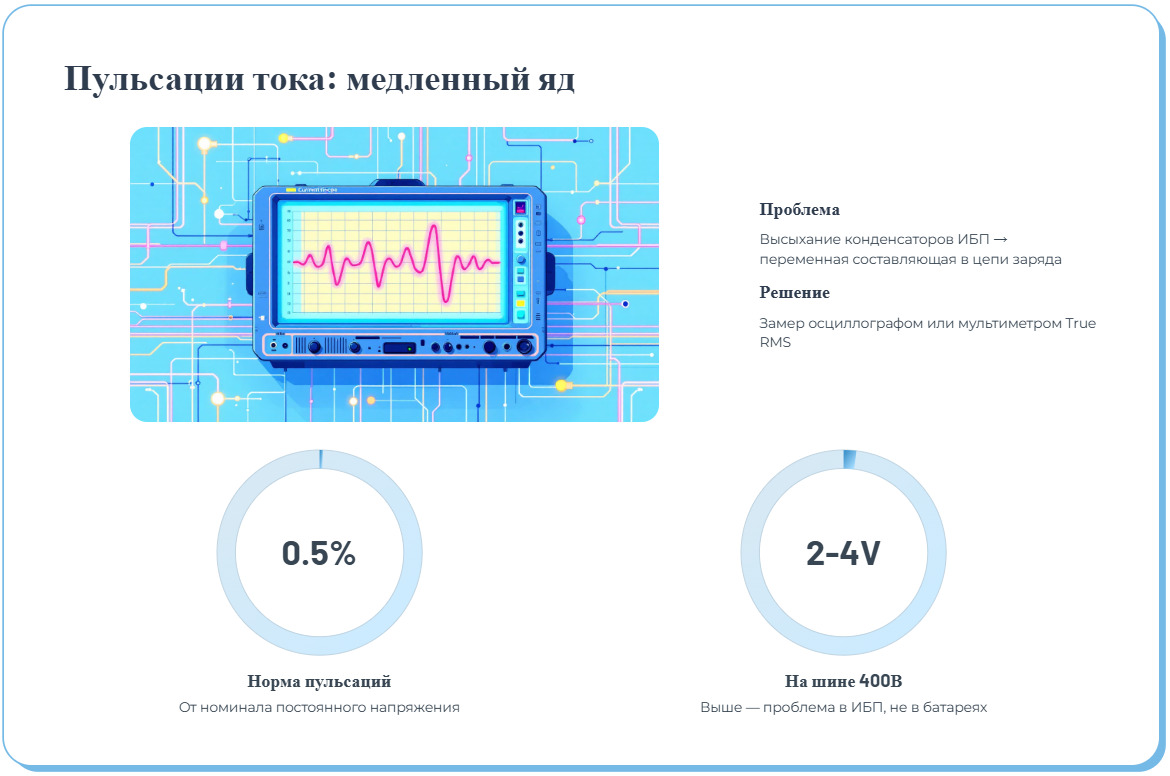

Пульсации тока и «здоровье» конденсаторов
Мало кто задумывается о том, что убивает аккумуляторы не только время и температура, но и сам ИБП. А точнее — качество постоянного тока, который он выдаёт на заряд. Со временем конденсаторы в звене постоянного тока ИБП высыхают и теряют ёмкость. Это приводит к появлению переменной составляющей (пульсаций) в цепи заряда АКБ. Для свинцово-кислотной химии переменный ток — это медленный яд, вызывающий микроциклирование и разогрев.
Замерить уровень пульсаций можно только осциллографом или качественным мультиметром с функцией True RMS в режиме измерения переменного напряжения на клеммах батарей при работе ИБП. Если вы видите там значение переменной составляющей выше 0,5–1% от номинала постоянного напряжения (например, более 2-4 вольт на шине 400В) — проблема не в батареях, а в самом «бесперебойнике». И замена АКБ без ремонта силовой части ИБП станет пустой тратой денег — новый комплект умрёт так же быстро. К тому же, это явный сигнал для службы эксплуатации проверить электролитические конденсаторы DC-шины.

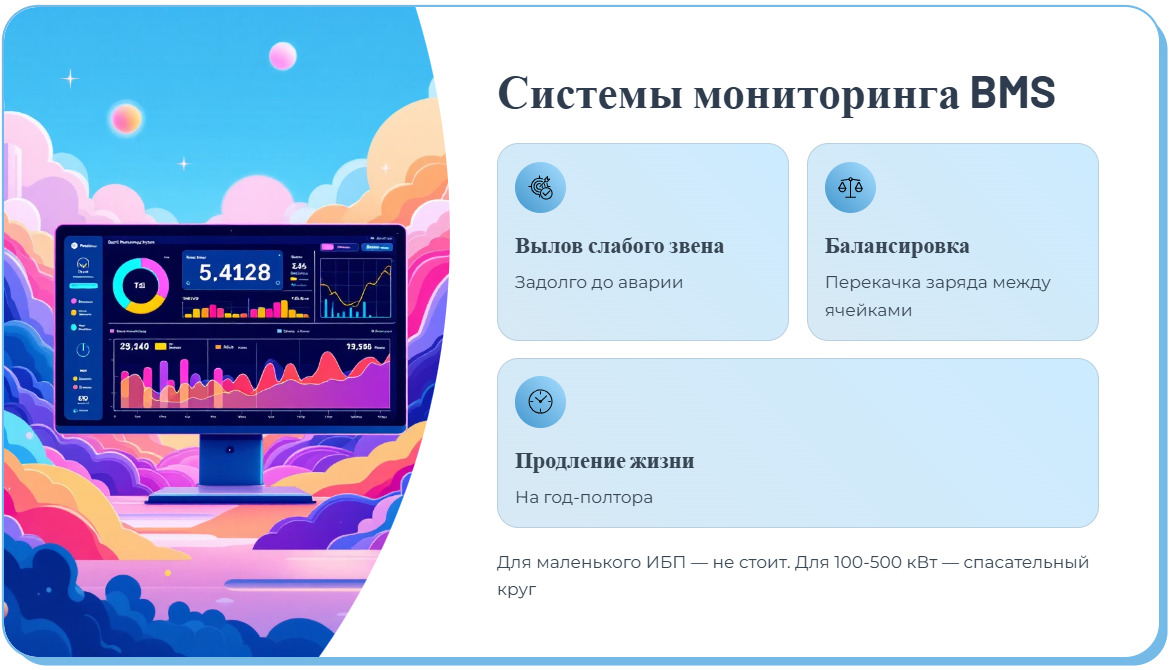

Системы поэлементного мониторинга: стоит ли игра свеч
На рынке представлено множество систем BMS (Battery Management System), которые навешиваются на каждый аккумулятор. Они измеряют напряжение, температуру и иногда импеданс в режиме 24/7. Удовольствие это не из дешёвых и часто сравнимо со стоимостью самого комплекта батарей. Стоит ли овчинка выделки? Для маленького ИБП в кабинете УЗИ — вряд ли. А вот для мощных систем на 100-500 кВт, питающих корпус больницы, — это спасательный круг.
Во-первых, такие системы позволяют выловить «слабое звено» задолго до аварии. Во-вторых, некоторые продвинутые модели умеют балансировать напряжение, «перекачивая» заряд от сильных ячеек к слабым, тем самым выравнивая линейку. Это не творит чудеса, не воскрешает мёртвых, но способно продлить агонию стареющего массива на год-полтора, дав время на согласование бюджета закупки. Да и главному инженеру спокойнее, когда состояние всей системы выведено на экран в ординаторской или на пульт диспетчера.

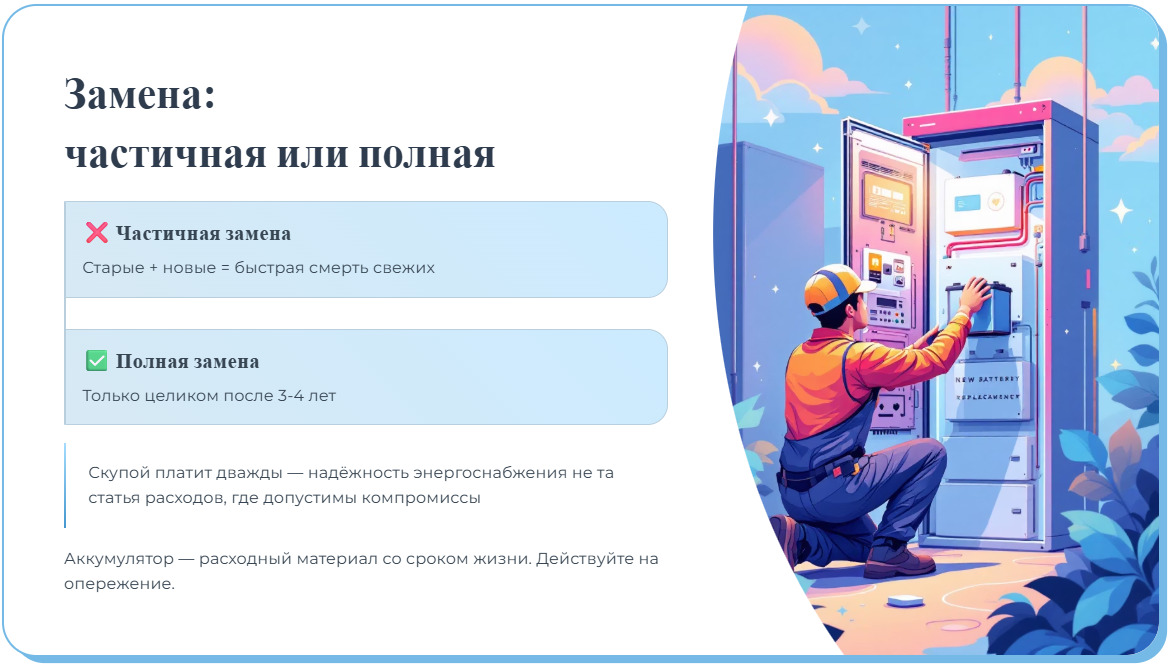

Замена: частичная или полная
Когда диагностика выявила несколько «умерших» блоков, у администратора возникает соблазн сэкономить: купить 3-4 новых аккумулятора и заменить только их. Это серьёзное вложение? Нет. Но это фатальная ошибка. Старые и новые аккумуляторы имеют разное внутреннее сопротивление. В одной последовательной цепи старые батареи будут работать как балласт, постоянно недозаряжаясь или перезаряжаясь, и очень быстро (буквально за полгода) «утянут» за собой в могилу свежие, только что купленные блоки.
Скупой платит дважды — эта истина здесь работает безотказно. Впрочем, частичная замена допустима только в одном случае: если массиву не более 1-2 лет и произошёл гарантийный брак одного элемента. Если же линейке уже 3-4 года, менять нужно только целиком. Искушение сэкономить бюджет клиники понятно, но надёжность энергоснабжения — это не та статья расходов, где допустимы компромиссы.
Помните, что аккумулятор — это расходный материал, химический источник тока со своим чётко отведённым сроком жизни. Он не может работать вечно. И ваша задача как эксперта — не ждать, когда темнота в операционной станет приговором, а действовать на опережение. Ведь спокойный сон главного врача и, что важнее, жизнь пациентов, зависят от тех самых свинцовых кубиков, скрытых в металлических шкафах. Пусть ваше оборудование всегда будет в тонусе, а переходы на резервное питание происходят только в рамках плановых учений.
