Чиллеры для МРТ: особенности сезонного обслуживания (зима/лето)
Остановка магнитно-резонансного томографа из-за перегрева — это тот самый ночной кошмар, от которого просыпается в холодном поту любой главный инженер медицинского центра. Ведь стоимость простоя высокопольного магнита исчисляется не только упущенной выгодой от непринятых пациентов, но и колоссальными рисками потери гелия, цена на который в последние годы стремится в стратосферу. Казалось бы, холодильная машина — агрегат железный, надёжный, рассчитанный на круглосуточную пахоту. Но практика показывает, что львиная доля аварийных остановок приходится именно на периоды межсезонья и пиковых температурных нагрузок. А виной всему — банальное пренебрежение спецификой подготовки оборудования к смене климатических декораций. Однако избежать фатальных последствий и сохранить ресурс дорогостоящей «головы» МРТ довольно просто, если подходить к сервису не формально, а с пониманием физики процессов.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.

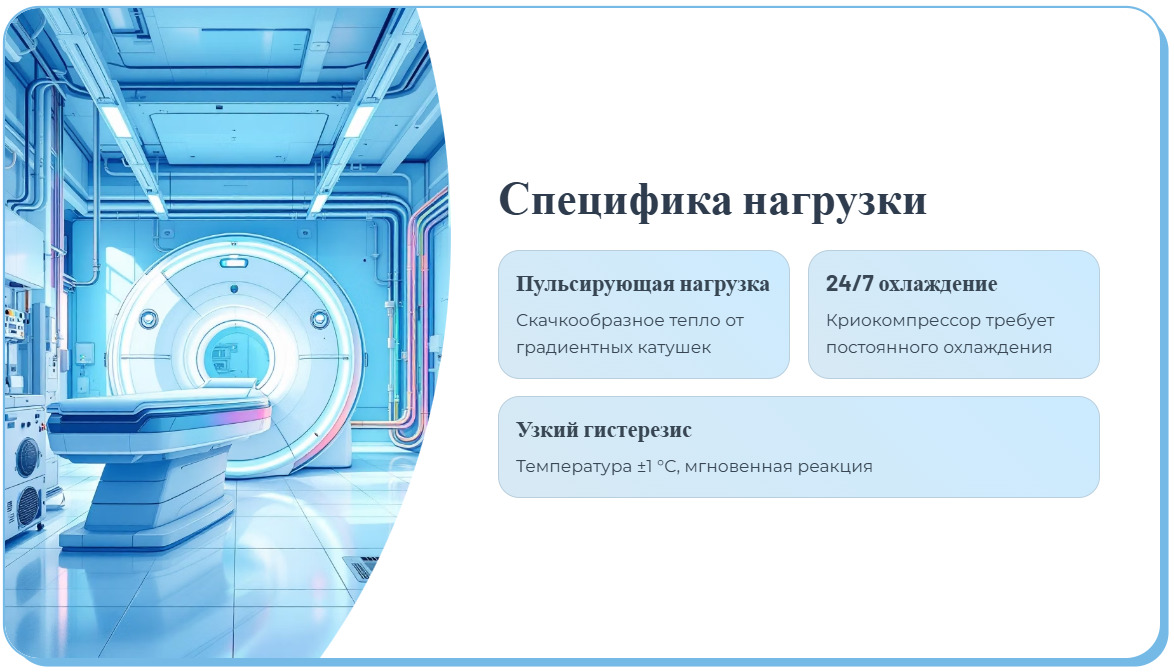

Специфика нагрузки
Медицинский чиллер работает в условиях, которые далеко не всегда комфортны для стандартной промышленной холодильной техники. Здесь мы имеем дело с пульсирующей тепловой нагрузкой. Во время сканирования градиентные катушки выделяют тепло скачкообразно, а в режиме ожидания потребность в холоде резко падает, но никогда не исчезает полностью. Криокомпрессор («голова») требует охлаждения 24/7. И вот здесь кроется главный нюанс. Система должна уметь мгновенно реагировать на запрос холода, удерживая гистерезис температуры воды в узком коридоре (обычно ±1 °C, а иногда и жёстче). Для гидравлики и компрессоров это серьёзное испытание. А если наложить на этот рваный ритм внешние температурные качели, задача усложняется кратно. Оборудование, идеально настроенное на летний зной, зимой без перенастройки может просто отказаться запускаться или, что хуже, выйдет в аварию по низкому давлению кипения.

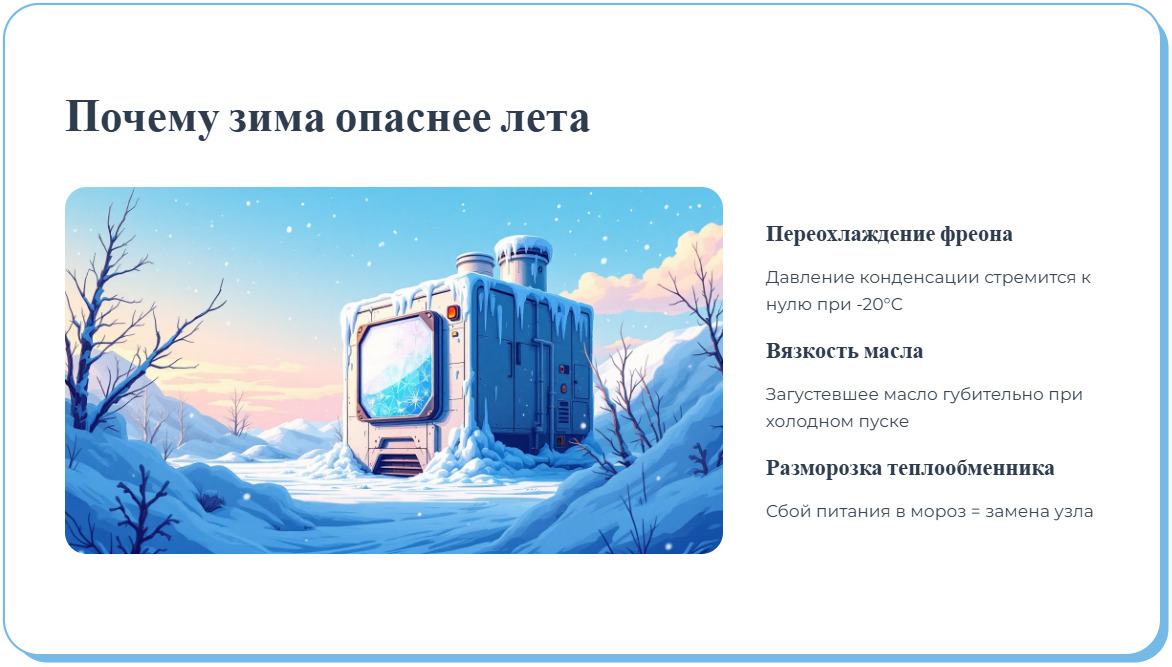

Почему зима опаснее лета
Многие считают, что холодильной машине сложнее всего в жару. С одной стороны, это так — конденсация растёт, эффективность падает. Но с другой — именно зима таит в себе куда больше коварных ловушек для неподготовленного агрегата. Проблема номер один — это переохлаждение фреона в конденсаторе. Когда на улице минус двадцать (а то и ниже), давление конденсации стремится к нулю. Жидкий хладагент буквально застревает в конденсаторе, не доходя до терморегулирующего вентиля в нужном объёме. Результат удручающий. Компрессор отключается по защите низкого давления, томограф видит перегрев контура и блокирует сканирование.
Далее следует проблема вязкости масла. Загустевшее на морозе масло — это смерть для компрессора при холодном пуске. Насос не может его прокачать, трущиеся пары работают «на сухую», и ресурс агрегата тает на глазах. Не стоит забывать и о гидравлическом модуле. Если чиллер — моноблок уличного исполнения, то любой сбой электропитания в мороз грозит разморозкой теплообменника испарителя. А это уже, простите, замена основного узла, сопоставимая по цене с половиной нового чиллера. Это серьёзное вложение, которого можно избежать.

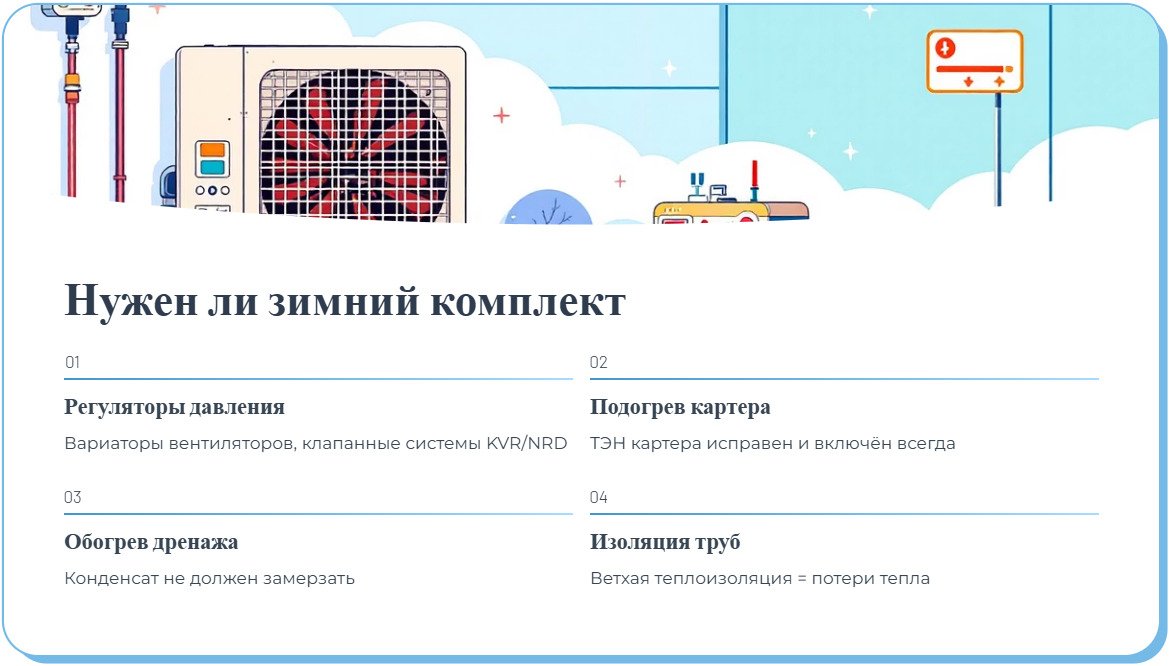

Нужен ли зимний комплект
Безусловно. Эксплуатировать чиллер МРТ в наших широтах без системы низкотемпературного пуска (Low Ambient Kit) — это авантюра чистой воды. Но что именно проверять перед холодами? Начинать стоит с ревизии регуляторов давления конденсации. Это могут быть как вариаторы скорости вращения вентиляторов, так и клапанные системы (типа KVR/NRD), перепускающие горячий газ в ресивер для поддержания давления. Важно убедиться, что автоматика отрабатывает корректно. Часто бывает, что за лето датчики «плывут», и вентиляторы продолжают молотить на полную мощность даже при околонулевой температуре, выхолаживая фреон.
Отдельно стоит упомянуть подогрев картера компрессора. ТЭН картера должен быть исправен и включён всегда, когда компрессор стоит. Это аксиома. Он выпаривает хладагент из масла, предотвращая вспенивание при пуске. Следующий важный элемент — обогрев дренажного поддона и шкафа автоматики. Конденсат, капающий с испарителя (если чиллер работает в режиме теплового насоса или при определенных условиях оттайки), не должен превращаться в ледяную глыбу, блокирующую лопасти вентилятора. Ну и, наконец, изоляция трубопроводов. Ветхая теплоизоляция на улице — это гарантированные потери тепла (если греем) или риск прихватывания воды.

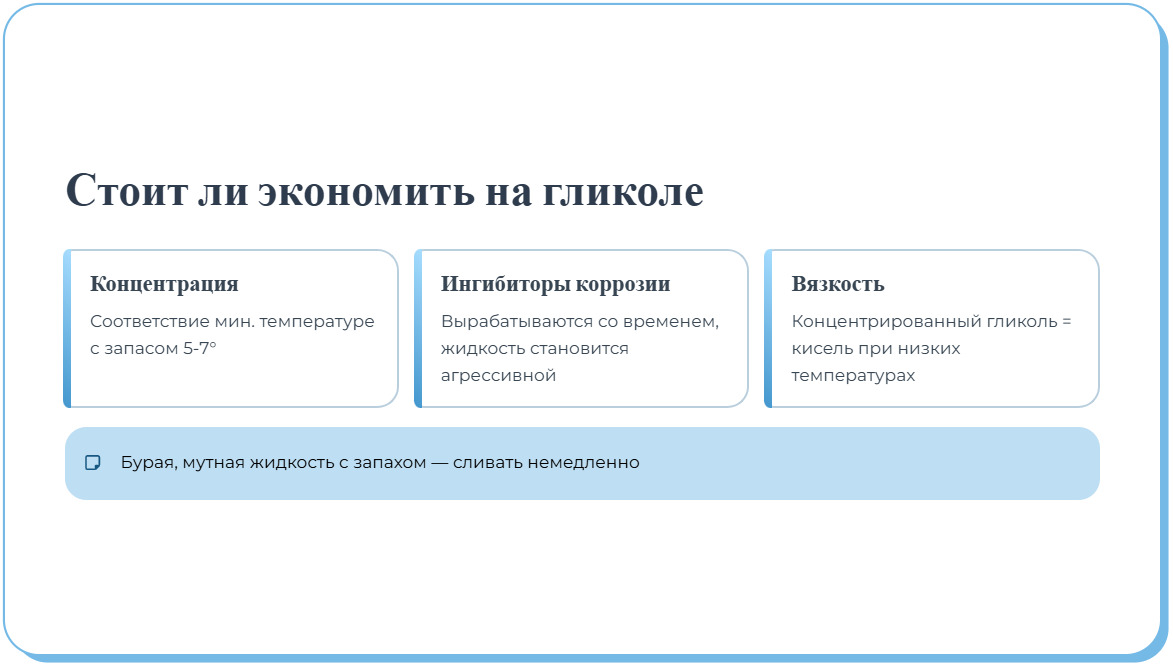

Стоит ли экономить на гликоле
Вопрос риторический, но инженеры довольно часто натыкаются на последствия такой экономии. В контуре охлаждения МРТ, особенно если внешний блок стоит на улице, должна циркулировать незамерзающая жидкость. И здесь есть два подводных камня. Первый — концентрация. Она должна соответствовать минимально возможной температуре в регионе с запасом в 5-7 градусов. Но просто залить «незамерзайку» мало. Со временем ингибиторы коррозии в составе пропиленгликоля (для медицины чаще используют его, так как этиленгликоль токсичен) вырабатываются. Жидкость становится агрессивной, начинает разъедать паяные швы пластинчатого теплообменника и уплотнения насосов.
Второй нюанс — вязкость. Концентрированный гликоль при низких температурах превращается в кисель. Насосу прокачать такую субстанцию крайне тяжело. Расход падает, датчик протока сигнализирует об ошибке, чиллер встаёт. Поэтому перед зимним сезоном нужно не только проверить плотность ареометром, но и оценить состояние самой жидкости. Если она бурая, мутная или имеет странный запах — сливать без сожаления. Экономия на канистре концентрата потом выльется в замену насосной группы или промывку всего контура МРТ, а это процедура кропотливая и дорогая.

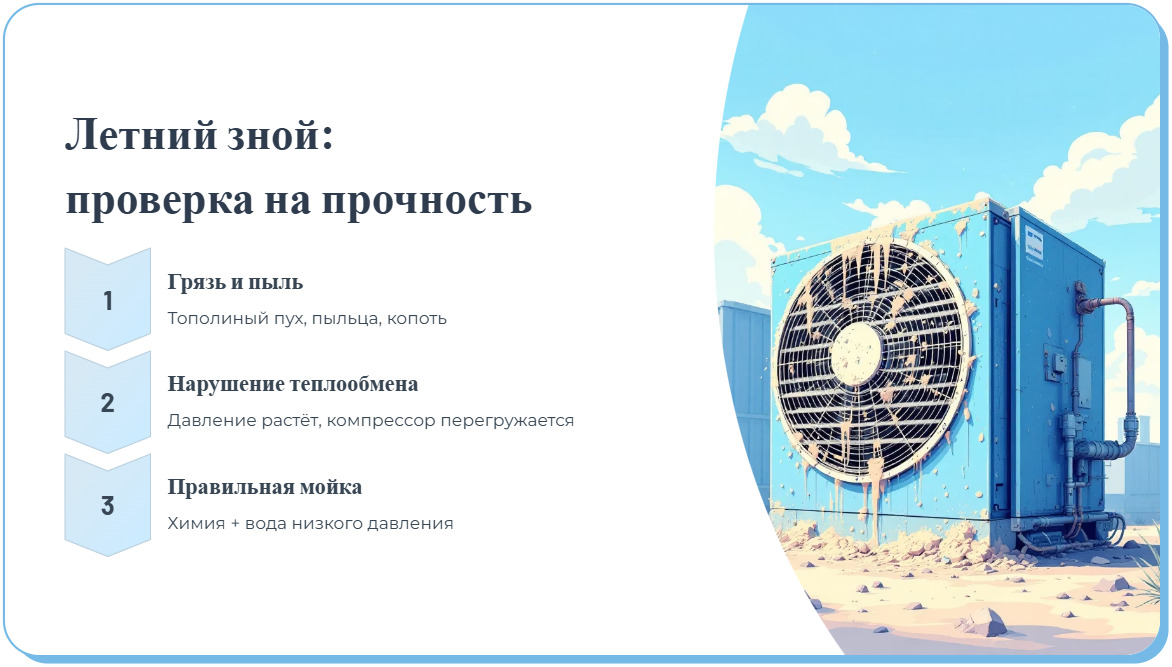

Летний зной: проверка на прочность
Лето — это испытание другого рода. Здесь главная задача — сбросить тепло в атмосферу, которая сама по себе нагрета до +30 (иногда выше). Основной враг в этот период — грязь. Тополиный пух. Пыльца. Городская копоть. Всё это оседает на ламелях конденсатора, образуя плотную «шубу». Теплообмен нарушается катастрофически. Давление конденсации ползёт вверх, компрессор работает с перегрузкой, потребляя лишние киловатты и перегреваясь. В какой-то момент срабатывает защита по высокому давлению.
Но просто помыть «Керхером» — решение так себе. Струёй высокого давления неопытный персонал часто загибает нежные алюминиевые ламели, намертво закрывая проход для воздуха. Получается обратный эффект. Правильный подход — это использование специальной химии для бесконтактной мойки алюминия, которая выталкивает грязь из глубины пакета, и последующая аккуратная промывка водой низкого давления строго перпендикулярно поверхности. К слову, проверять чистоту нужно не только снаружи, но и между слоями теплообменников, если конструкция V-образная или многорядная. Там часто скапливается «войлок», невидимый глазу.

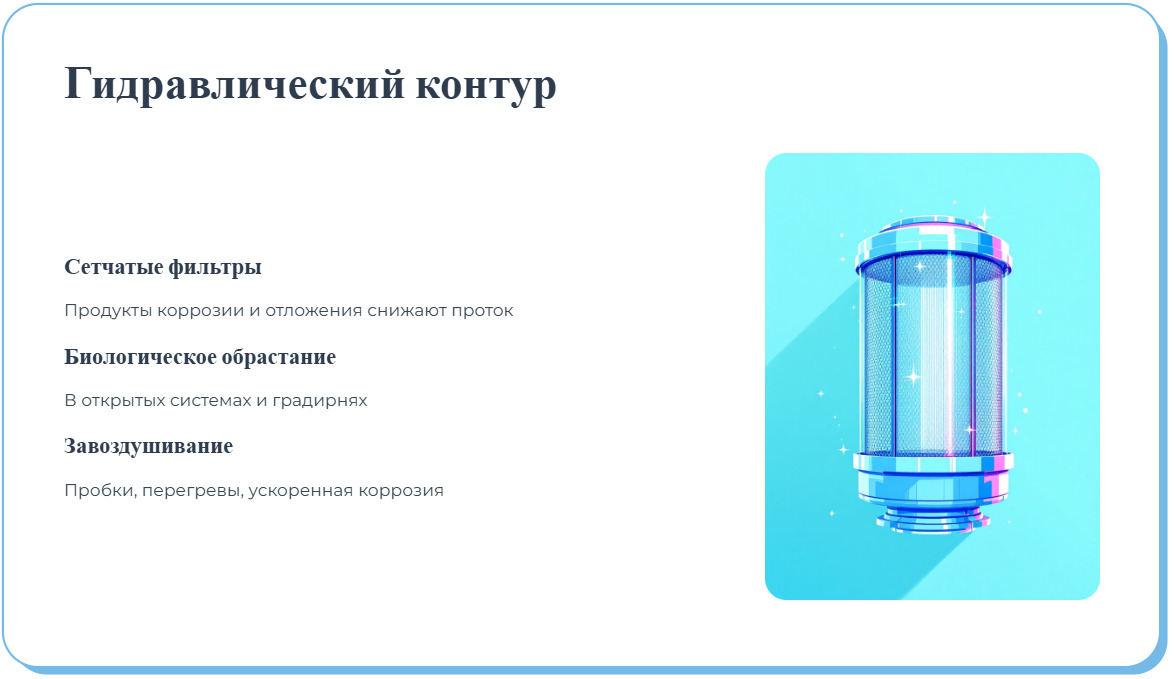

Гидравлический контур
Подготовка к летнему сезону не ограничивается мойкой внешнего блока. Стоит заглянуть и внутрь. Сетчатые фильтры (грязевики) на входе в чиллер и перед теплообменником МРТ — это те места, где скапливаются продукты коррозии и отложения. Забитый фильтр снижает проток. А МРТ очень чувствителен к расходу воды. Если проток падает ниже уставки, компрессор гелия перегревается за считанные минуты. Да и сами насосы работают в кавитационном режиме, что разрушает рабочие колёса.
Также летом возрастает риск биологического обрастания, если система не герметична или используется открытая градирня (что редкость для МРТ, но встречается). В закрытых контурах проблема чаще в завоздушивании. Воздух в системе — это пробки, локальные перегревы и ускоренная коррозия. Поэтому проверка работы автоматических воздухоотводчиков — обязательный пункт программы.

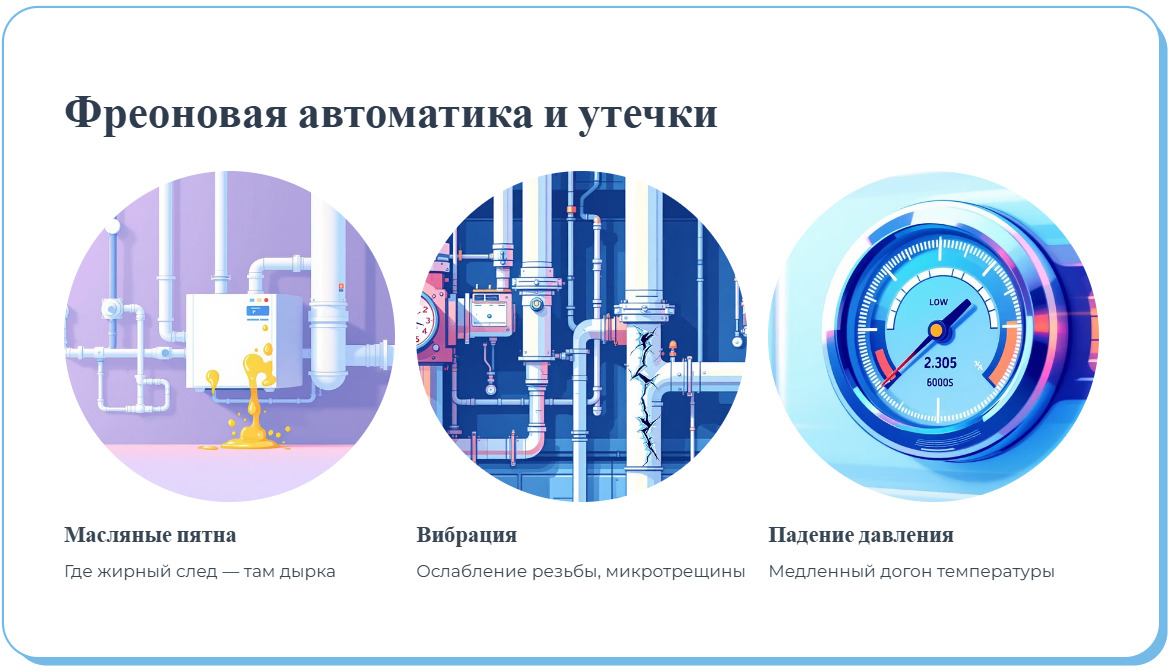

Фреоновая автоматика и утечки
Вибрация — вечный спутник компрессорного оборудования. За год эксплуатации резьбовые соединения ослабевают, а на капиллярных трубках могут появиться микротрещины. Утечка фреона коварна тем, что происходит незаметно. Сначала падает холодопроизводительность. Чиллер вроде бы работает, но температуру «догоняет» медленно. Потом начинается обмерзание испарителя. И в финале — остановка.
Поиск утечек стоит проводить регулярно, но перед началом активного сезона (весной) — особенно тщательно. Обращать внимание нужно на масляные пятна. Масло циркулирует вместе с фреоном, и там, где есть жирный след, гарантированно есть дырка. Лучше найти и устранить микросвищ планово, чем дозаправлять систему в авральном режиме, когда на столе лежит пациент. Тем более, что современные хладагенты — удовольствие не из дешёвых, да и экологические нормы становятся всё строже.

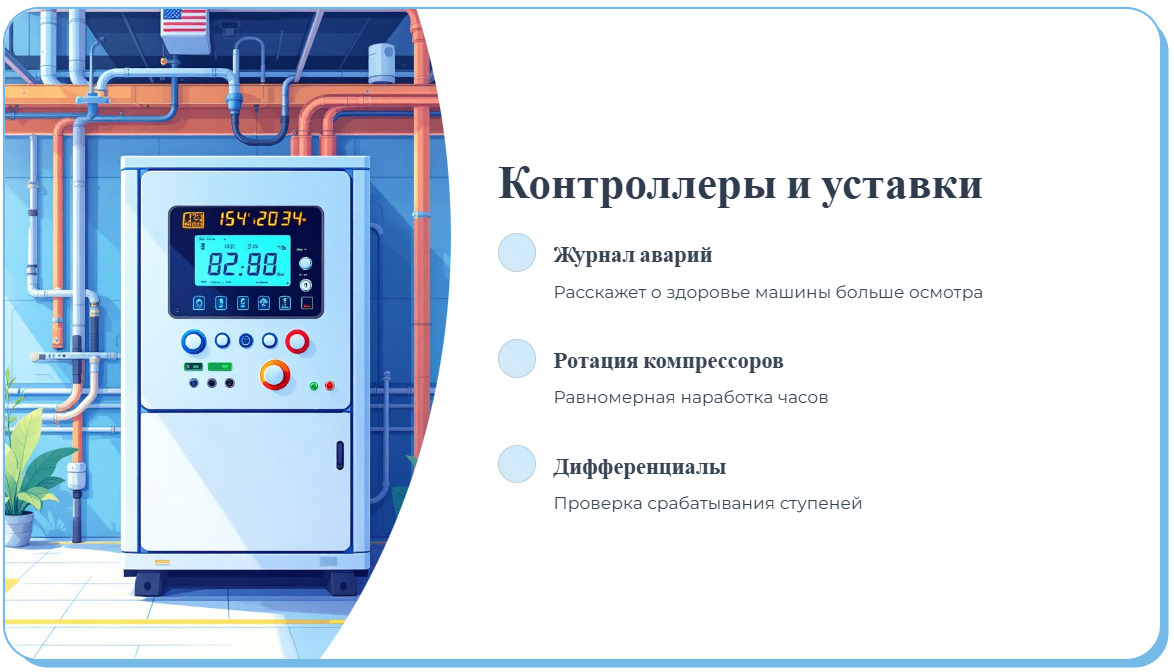

Контроллеры и уставки
Электроника — мозг чиллера. Со временем уставки могут сбиваться, особенно если к пульту имеют доступ «любознательные» сотрудники. Сезонное ТО — отличный повод проверить журнал аварий. Он расскажет о здоровье машины больше, чем визуальный осмотр. Частые срабатывания по низкому давлению зимой или по высокому летом, даже если они не приводили к полной блокировке, — это тревожный звоночек.
Нужно отметить, что корректировка уставок по сезону требуется не всегда, но проверка дифференциалов срабатывания ступеней охлаждения необходима. Важно убедиться, что компрессоры загружаются равномерно, соблюдается ротация (наработка часов). Если один компрессор «пашет» за двоих, а второй стоит в резерве годами, то при выходе первого из строя второй может просто не запуститься из-за закисания.

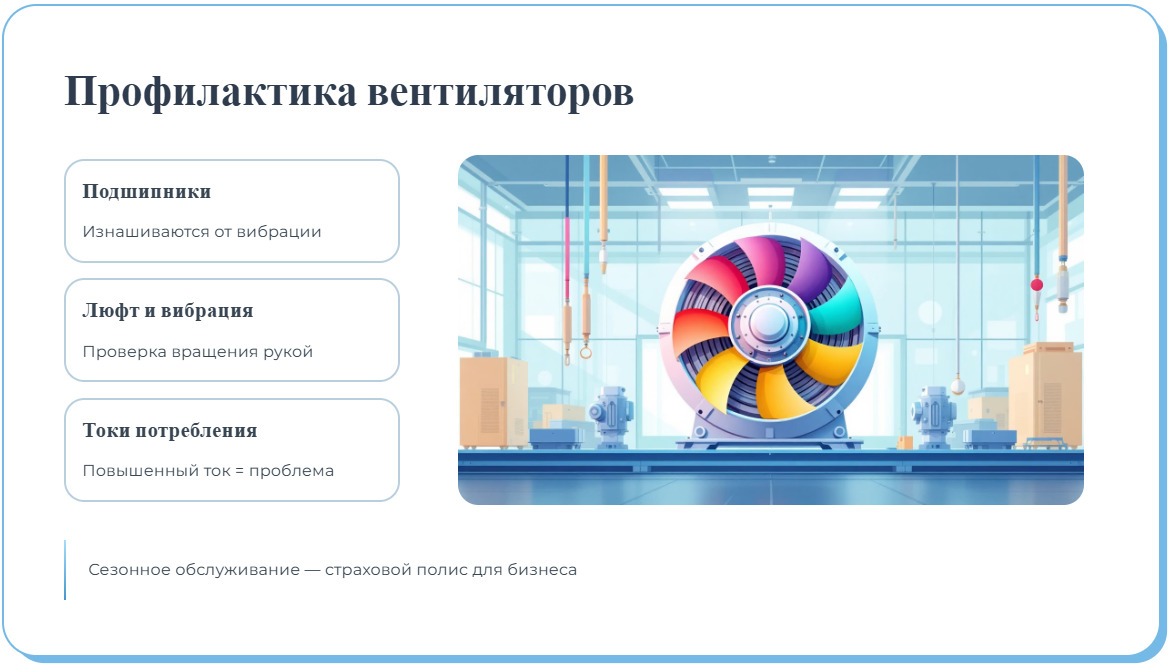

Профилактика вентиляторов
Двигатели вентиляторов конденсатора живут тяжёлой жизнью. Зимой — снег и лёд, летом — жара и пыль. Подшипники изнашиваются, появляется люфт и вибрация. Если упустить момент, крыльчатку может заклинить или, наоборот, сорвать, разбив теплообменник. Проверка проста: покрутить рукой (при выключенном питании, разумеется), послушать звук работы, проверить токи потребления. Повышенный ток — верный признак межвиткового замыкания или проблем с механикой. Замена подшипников стоит копейки по сравнению с заменой двигателя в сборе. А уж срок поставки оригинального мотора в нынешних реалиях может неприятно удивить.
Сезонное обслуживание чиллера МРТ — это не просто галочка в журнале и не способ сервисной компании заработать «лёгкие деньги». Это страховой полис для вашего бизнеса. Своевременная смена фильтров, чистка конденсаторов и проверка автоматики позволяют превратить капризную технику в надёжного партнёра, который не подведёт в самый ответственный момент. Уделите внимание своей системе охлаждения сегодня, чтобы завтра главный врач жал вам руку, а не писал объяснительные в минздрав. Пусть ваш магнит работает стабильно, а гелий остаётся там, где ему и положено быть — внутри криостата. Удачи в диагностике и бесперебойной работы!
