Ферромагнитные материалы в стенах: как проверить помещение перед завозом магнита в кабинет МРТ
Сдача кабинета МРТ в эксплуатацию — это всегда триллер, финал которого до последнего момента остаётся неизвестным. Казалось бы, проект согласован, нагрузки на перекрытия просчитаны, а клетка Фарадея смонтирована лучшими подрядчиками. Но стоит многотонному магниту занять своё место, как на этапе шиммирования (выравнивания магнитного поля) всплывают совершенно необъяснимые аномалии. Инженеры ломают голову, график срывается, а убытки растут в геометрической прогрессии. Причина же зачастую кроется не в браке оборудования, а в банальном металлическом швеллере или забытой строителями арматуре, предательски спрятанной в толще бетона. Поэтому перед завозом дорогостоящего «железа» критически важно провести скрупулезную ревизию помещения, ведь цена ошибки здесь измеряется миллионами.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.
Откуда берутся неучтённые ферромагнетики
В представлении многих заказчиков строительная документация — это истина в последней инстанции. Однако опыт показывает, что верить чертежам «как построено» стоит с огромной осторожностью. Ведь на стройке человеческий фактор играет, пожалуй, ключевую роль. Прораб мог заменить композитную арматуру на стальную, потому что первой не оказалось на складе, а сроки горели. Или монтажники вентиляции, не глядя в проект, кинули стальной короб транзитом через технический этаж прямо под будущим изоцентром магнита. К слову, даже банальный строительный мусор, замурованный в стяжку, способен изрядно испортить однородность магнитного поля.
Сложнее всего дело обстоит с реконструкцией старых зданий. Советские постройки — это настоящий «кладезь» сюрпризов. В стенах можно обнаружить и закладные детали непонятного назначения, и остатки старых коммуникаций, и массивные двутавры, которые ни на одном плане БТИ не значатся. А ведь для высокопольного томографа (1.5 или 3 Тесла) критична любая ферромагнитная масса, расположенная в зоне 5 гаусс и даже за её пределами, если речь идёт о движущихся объектах. И здесь надеяться на «авось» — стратегия заведомо проигрышная.
Чем искать скрытую угрозу
Обычный металлоискатель, который используют охранники в клубах, здесь помощник слабый. Львиная доля задач по поиску ферромагнетиков в строительных конструкциях ложится на плечи специализированного оборудования. В первую очередь, речь идёт о ферромагнитных детекторах. Эти приборы реагируют исключительно на металлы, способные намагничиваться (железо, никель, кобальт и их сплавы), игнорируя при этом алюминий, медь или латунь. Это удобно. Ведь нас не интересует медная проводка или алюминиевый профиль, если он действительно алюминиевый. А вот стальной саморез, случайно попавший в конструкцию клетки Фарадея, детектор «учует» мгновенно.
Но есть и нюанс. Феррозондовые датчики хороши для поиска локальных включений. А если нужно увидеть структуру стены или перекрытия целиком? Тут на сцену выходит георадар. Этот добротный современный аппарат позволяет буквально «просветить» бетон на глубину до нескольких метров. На экране оператор видит не просто сигнал «есть металл», а характерные гиперболы, указывающие на расположение арматурной сетки, скрытых балок или пустот. Интерпретация этих данных — задача не из лёгких, требующая квалификации, но именно георадар даёт наиболее полную картину того, что скрыто от глаз.
Анкера и крепёж: дьявол в деталях

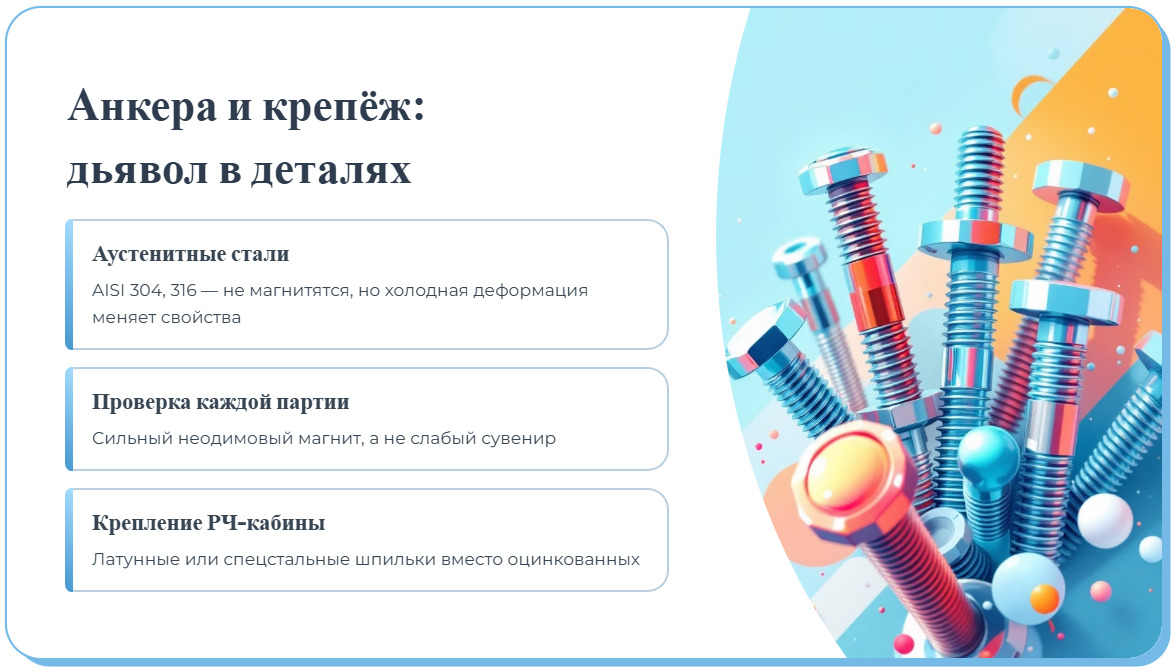

Казалось бы, требование использовать немагнитный крепёж в процедурной МРТ знают все. Но на практике с этим пунктом возникают постоянные проблемы. Дело в том, что понятие «нержавеющая сталь» для обывателя и для инженера МРТ — вещи разные. Аустенитные стали (например, AISI 304 или 316) действительно практически не магнитятся. Однако в процессе холодной деформации (штамповки, волочения) их кристаллическая решётка может меняться, приобретая ферромагнитные свойства. И вот уже, казалось бы, «правильный» анкер начинает весело прилипать к постоянному магниту.
Проверять стоит каждую партию крепежа. Буквально. Причём делать это нужно сильным неодимовым магнитом, а не слабеньким сувениром с холодильника. Особое внимание следует уделить подсистеме крепления РЧ-кабины (клетки Фарадея) к стенам здания. Если подрядчик решил сэкономить и использовал обычные оцинкованные шпильки вместо латунных или спецстальных, это станет миной замедленного действия. Визуально под чистовой отделкой этого не видно. Но поле томографа такие «закладки» чувствует прекрасно. Искажения однородности могут быть настолько сильными, что пассивным шиммированием их компенсировать не удастся. Придётся вскрывать стены. А это, разумеется, бьёт по бюджету и срывает сроки ввода в эксплуатацию.
Маршрут такелажа: зона особого внимания
Завоз магнита — это войсковая операция. Вес гентри может достигать 5–7 тонн и более. И маршрут, по которому эта махина проедет от разгрузочной площадки до процедурной, должен быть проверен не менее тщательно, чем сам кабинет. И дело тут не только в несущей способности перекрытий (хотя это базис). Вопрос в ферромагнитных материалах на пути следования.
Представьте ситуацию: магнит на такелажных тележках везут по коридору. Поле даже у выключенного (если он сверхпроводящий и не захоложен) магнита отсутствует, но чаще всего имеют дело с уже захоложенным магнитом или, что хуже, низкопольными постоянными магнитами, которые «фонят» всегда. Если в полу коридора скрыт массивный стальной лист (например, закрывающий деформационный шов) или балка, возникнет сила притяжения. Магнит может неожиданно дернуться, сойти с траектории или даже опрокинуться. Зрелище удручающее, а финансовые последствия — катастрофические.
Кроме того, по пути следования не должно быть незакреплённых ферромагнитных предметов. Огнетушители, стальные урны, инструменты забытых рабочих — всё это потенциальные снаряды. Под действием градиента поля они могут разогнаться и повредить кожух томографа. Поэтому маршрут такелажа — это зона стерильной чистоты и тотальной проверки металлоискателями. Не стоит забывать и про дверные проёмы. Стальные коробки дверей должны быть демонтированы или заменены на деревянные/алюминиевые ещё до момента заноса.
Стяжка и пол: скрытые враги гомогенности
Пол в процедурной МРТ — это вообще отдельная история. Требования к его плоскостности (горизонтальности) крайне жёсткие (допуски измеряются миллиметрами). Но геометрией дело не ограничивается. В состав некоторых бетонных смесей или наливных полов могут входить металлические опилки или шлаки в качестве наполнителя. Для обычного строительства это нормально — повышает прочность, износостойкость. Для МРТ — это приговор.
Такой пол становится огромным распределённым магнитом, который искажает поле снизу. Выявить эту проблему визуально невозможно. Помогает только пробное бурение и анализ состава, либо проходка высокочувствительным магнитометром по всей площади чернового пола. Если проблему пропустить, то после установки магнита выровнять поле будет невозможно. Придётся демонтировать аппарат (а это слив гелия, квенч-риски, такелаж) и сбивать стяжку. Серьёзное вложение средств в исправление чужой халатности.
Отдельно стоит упомянуть армирование подфундаментной плиты. Композитная арматура — идеальный вариант. Но если проектом предусмотрена стальная вязка (в зонах сейсмической активности, например), то она должна быть выполнена с учётом разрывов замкнутых контуров, чтобы избежать возникновения вихревых токов (токов Фуко) при работе градиентных катушек. Проверить это на готовом объекте практически нереально, поэтому технический надзор должен присутствовать на этапе заливки бетона неотлучно.
Инженерные коммуникации: транзиту — нет
Потолок и пространство над фальшпотолком часто становятся прибежищем для «чужих» коммуникаций. Водопроводные трубы, пожарные магистрали, транзитные кабельные лотки из оцинковки — всему этому не место над магнитом. И дело даже не в риске протечки (хотя и это фатально для электроники). Движущаяся по трубам вода — это полбеды, а вот сами стальные трубы — это мощный концентратор магнитных силовых линий.
Еще хуже, если эти коммуникации подвижны. Вибрация вентиляционного короба из стали будет модулировать магнитное поле, вызывая артефакты на изображениях, природу которых врачи долго не смогут понять. Проверка запотолочного пространства должна проводиться с пристрастием. Все стальные воздуховоды в пределах клетки Фарадея (а лучше и на пару метров за её пределами) должны быть заменены на текстильные, алюминиевые или пластиковые. К тому же, все проходки через РЧ-экран должны быть оборудованы специальными волноводами (фильтрами), иначе клетка превратится в дырявое решето для радиопомех.
Человеческий фактор и «культура карманов»
Даже если помещение идеально подготовлено, стены чисты от металла, а пол залит безупречно, угроза может прийти вместе с людьми. Персонал, осуществляющий монтаж, и даже администрация больницы часто недооценивают мощь поля. Забытая в кармане связка ключей, мелочь, отвертка в заднем кармане комбинезона — классика жанра.
Перед открытием дверей в процедурную (даже если магнит ещё не выведен на поле, но уже находится внутри) должен быть введён жёсткий пропускной режим. Использование рамок металлодетекторов на входе в зону контролируемого доступа (ЗКД) — это не паранойя, а необходимость. Однако рамки часто настроены грубо. Поэтому ручные металлодетекторы для проверки каждого входящего сотрудника — обязательный атрибут.
Особый интерес вызывает клининговое оборудование. Полотёры, пылесосы — все они напичканы электродвигателями и стальными деталями. Вносить их в зону действия магнита категорически нельзя. Для МРТ-кабинетов существует специализированный уборочный инвентарь из титана, пластика и цветных металлов. Но стоит он, откровенно говоря, немало, и отделы закупок часто пытаются на этом сэкономить. Результат такой экономии — прилетевший в гентри полотёр, повреждение кожуха и, возможно, травмы персонала.
Чистовая отделка: гипсокартон и профили
Стены внутри процедурной чаще всего обшивают гипсокартоном. Это эстетично, практично и позволяет скрыть слои шумоизоляции и РЧ-экранирования. Но здесь кроется подвох. Стандартный профиль для ГКЛ — это оцинкованная сталь. Использовать его внутри кабинета МРТ можно, но с ограничениями и только при надёжном креплении. Однако лучше отказаться от него в пользу деревянного бруса или алюминиевых систем.
Впрочем, главная беда — это саморезы. Чёрные фосфатированные саморезы — это чистое железо. На один лист гипсокартона их уходит несколько десятков. В масштабах комнаты — это килограммы ферромагнетика, распределённого по стенам. Это создаёт, так называемый, эффект «шубы», искажающий поле по периферии. Грамотный подход — использование латунных или нержавеющих саморезов. Да, они дороже. Да, их сложнее крутить (шлицы срываются чаще). Но это единственный способ гарантировать магнитную «прозрачность» отделки. Проверить это постфактум сложно, но мощный магнит, поднесённый к шляпке зашпаклёванного самореза, раскроет обман моментально.
Финальный аккорд: приёмка помещения
Когда строительная пыль улеглась, а монтажники пакуют чемоданы, наступает время финальной инструментальной проверки. Это, пожалуй, самый волнительный этап. Инженер с градиентным магнитометром проходит всё помещение, составляя карту неоднородности магнитного поля земли и влияния конструкций.
Если отклонения в пределах нормы, можно выдыхать и готовить шампанское (но открывать его строго за пределами ЗКД!). Если же приборы показывают аномалии, начинается детективная работа по поиску источника. И лучше найти этот «гвоздь» сейчас, пока томограф ещё стоит на складе или в фуре. Ведь демонтаж уже установленного аппарата для вскрытия полов — это сценарий ночного кошмара для любого технического директора.
Подводя итог (хотя в этом деле итоги подводит только первый успешный скан пациента), хочется отметить: подготовка помещения под МРТ — это не просто стройка. Это создание прецизионного инструмента, где стены являются частью сложной физической системы. Внимание к мелочам, бескомпромиссная борьба с «левым» металлом и жёсткий контроль подрядчиков — вот три кита, на которых держится спокойствие главного врача и инженера. Пусть проекты проходят гладко, а первые снимки удивят своей чёткостью и отсутствием артефактов!
