Ровный пол: почему перепад в 2 мм критичен для инсталляции томографа
Покупка тяжёлого диагностического оборудования часто вызывает у руководства клиники ложное чувство финала: контракт подписан, аппарат отгружен, помещение выделено — можно расслабиться. Кажется, что такая махина, весящая несколько тонн и стоящая как хороший особняк, способна работать в любых условиях, лишь бы было электричество да крыша над головой. Но суровая реальность настигает инженеров и главврачей в момент приезда монтажной бригады, когда выясняется, что дорогостоящий аппарат просто нельзя ставить на подготовленное строителями основание. И дело тут вовсе не в эстетике или капризах вендора, а в жёстких законах физики, которые невозможно обойти административным ресурсом. Поэтому понимание того, почему микроскопические перепады высот способны уничтожить гарантию и сам аппарат, становится тем самым спасательным кругом для бюджета медицинского учреждения.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.

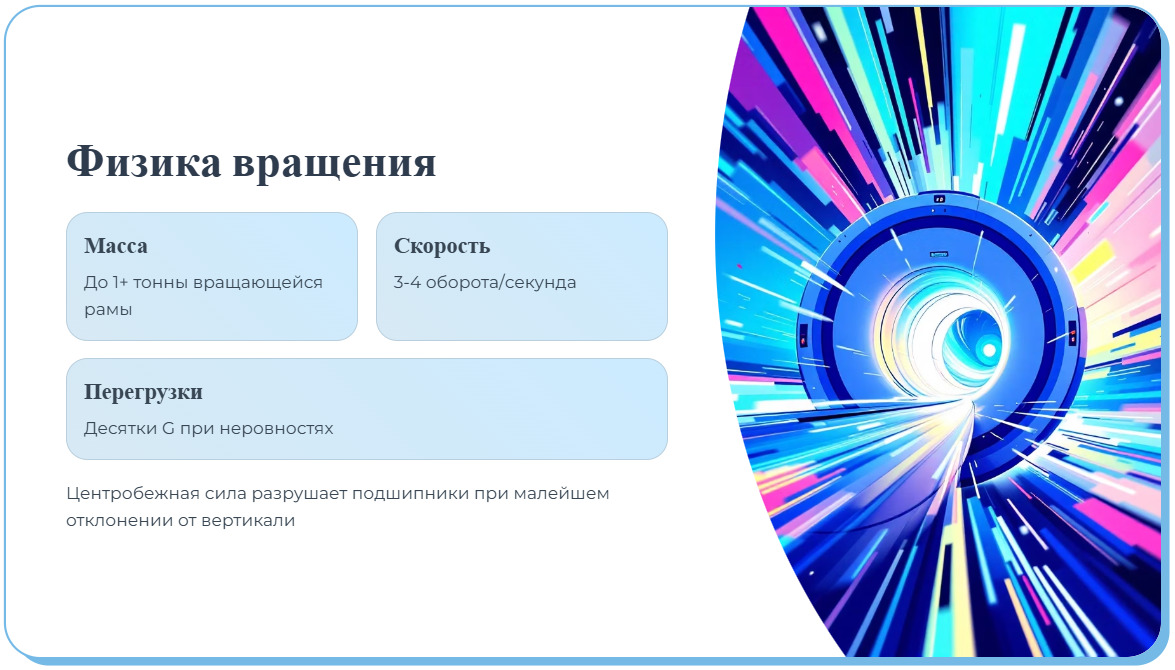

Физика вращения
Начнём с механики, ведь именно она диктует столь суровые требования. Что такое гентри современного компьютерного томографа? По сути, это гигантская центрифуга. Внутри кожуха с огромной скоростью вращается массивная рама, на которой закреплены рентгеновская трубка, детекторы, системы охлаждения и высоковольтные генераторы. Вес этой вращающейся части может достигать тонны (иногда и больше). А скорость вращения у топовых моделей доходит до трёх-четырёх оборотов в секунду. Возникает колоссальная центробежная сила. Стоит лишь на долю градуса отклонить ось вращения от идеальной вертикали, как возникает биение.
Вспомните стиральную машину, которая начинает прыгать по ванной комнате во время отжима, если она выставлена не по уровню. А теперь масштабируйте эту ситуацию до веса в две тонны и скоростей, при которых перегрузки достигают десятков G. Если опорная рама томографа не стоит идеально ровно, нагрузка на главный подшипник (или систему воздушных подшипников) распределяется неравномерно. Один сектор начинает испытывать запредельное давление. Результат предсказуем. Подшипник, этот сложнейший технологический узел, начинает разрушаться. Сначала появляется вибрация, затем гул, а потом узел заклинивает. Замена подшипника гентри — это процедура, сопоставимая по стоимости с покупкой нового автомобиля премиум-класса, да и простой кабинета затянется на недели.

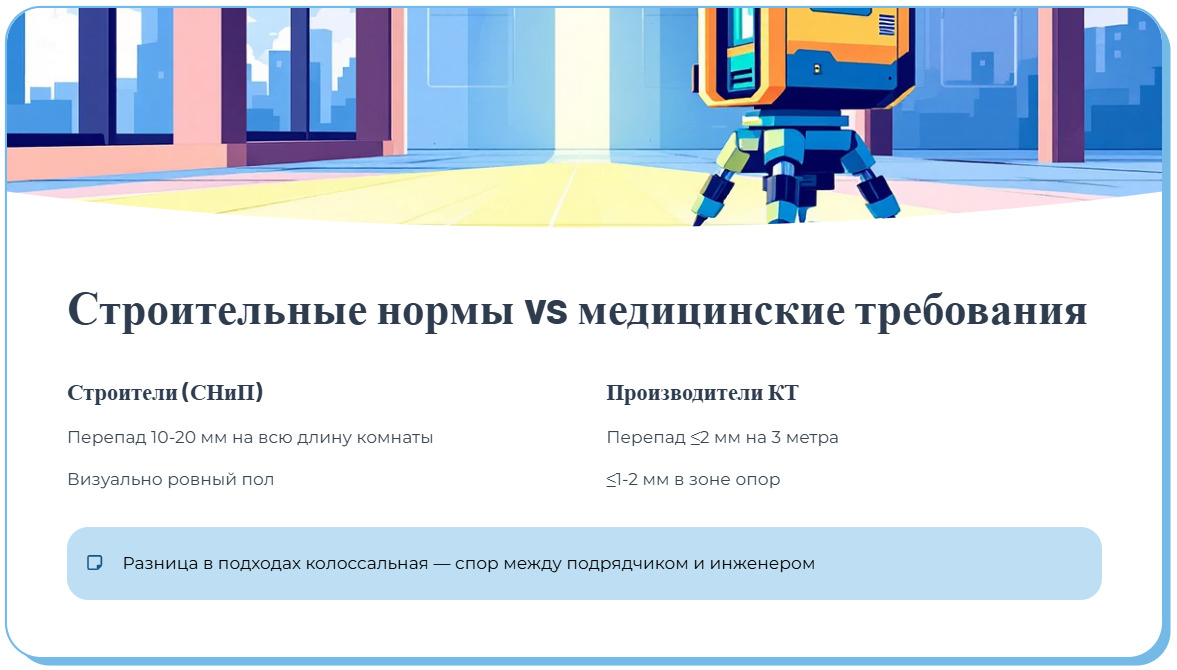

Строительные нормы и медицинские допуски
Здесь мы натыкаемся на классический конфликт интересов, знакомый любому техническому директору. Строители, сдающие помещение под КТ или МРТ, обычно руководствуются стандартными СНиПами. Для них «ровный пол» — это поверхность, где перепад не превышает 10–20 мм на всю длину комнаты. И для склада или офиса это вполне добротный результат. Визуально такой пол выглядит идеально гладким. Но для инсталляции томографа это катастрофа. Производители оборудования (GE, Siemens, Canon, Philips) в своих Pre-Installation Manuals прописывают совсем другие цифры.
Обычно требование звучит так: перепад не более 2 мм на длине 3 метра (в зоне установки гентри) или не более 1–2 мм в пределах пятна контакта опор. Разница в подходах колоссальная. Строитель меряет двухметровой рейкой и говорит: «Всё в нулях!». Сервисный инженер достаёт лазерный нивелир, строит карту высот и видит «американские горки». Довольно часто возникает спор. Подрядчик утверждает, что выполнить такую стяжку невозможно. Однако это не так. Это сложно, кропотливо, требует дорогих самовыравнивающихся смесей, но вполне реально. И тут не стоит идти на компромисс. Ведь подпись в акте приёмки помещения означает, что все риски теперь несёт клиника.

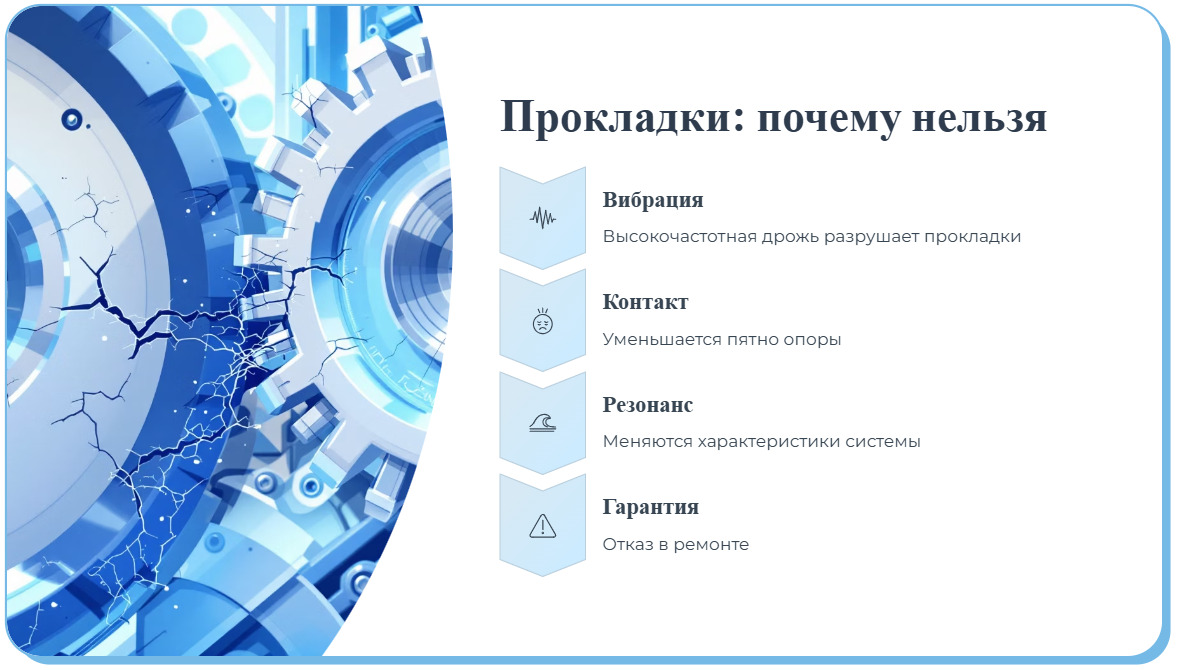

А можно ли выровнять прокладками
Этот вопрос сервисные инженеры слышат практически на каждой проблемной инсталляции. Казалось бы, чего проще: подложить под лапу гентри стальную пластину и вывести уровень в ноль? Решение кажется логичным обывателю, но оно категорически неприемлемо для тяжёлой динамической техники. Дело в том, что томограф не просто стоит на полу — он вибрирует. Мелкая, высокочастотная дрожь передаётся на анкера и опоры. Любая прокладка, не предусмотренная конструктивом (а штатные регулировочные болты есть далеко не у всех моделей), со временем вылетит или просядет.
Более того, пятно контакта уменьшается. Вместо того чтобы опираться всей плоскостью станины на бетон, многотонная махина повисает на нескольких точках. Это меняет резонансные характеристики системы. К слову, современные аппараты калибруются на заводе с учётом определённой жёсткости основания. Изменение этого параметра приводит к появлению артефактов на изображениях. Врач увидит на снимке «зерно», полосы или размытие. И будет грешить на трубку или детекторы, хотя виноват в этом кривой пол. А сервисная служба, обнаружив «колхоз» с подкладками, имеет полное право отказать в гарантийном ремонте.

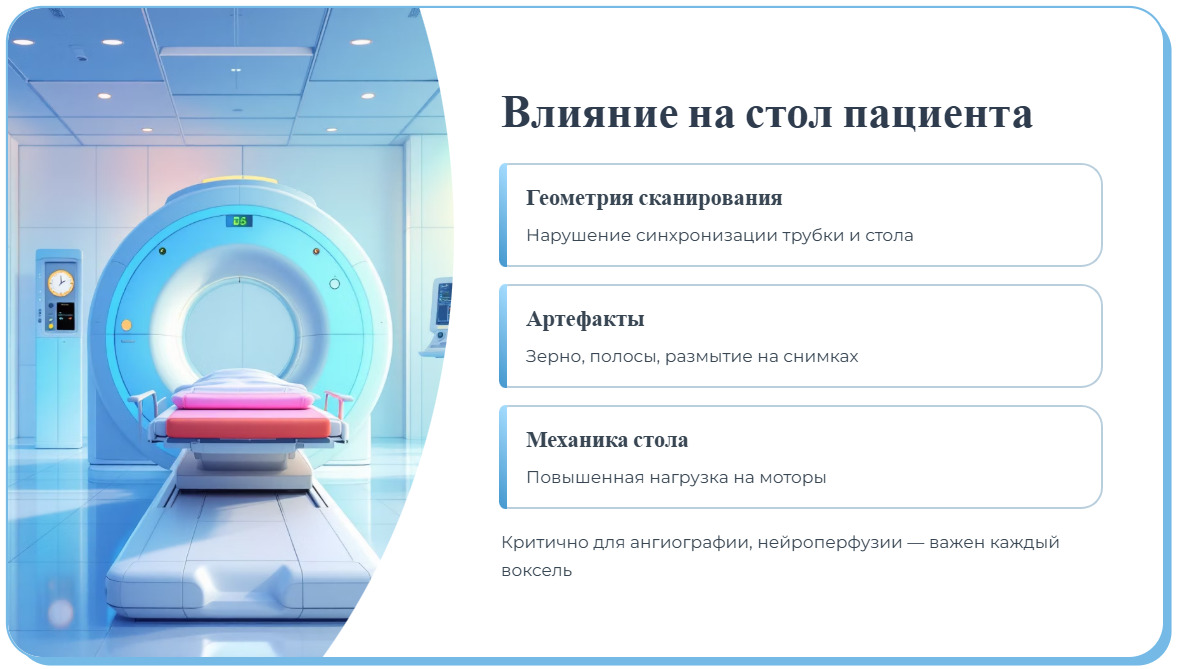

Влияние на стол пациента
Отдельно стоит упомянуть систему позиционирования пациента. Стол томографа (дека) движется с прецизионной точностью, синхронизируясь с вращением трубки. Это критично для спирального сканирования. Рельсы, по которым ездит стол, или механизм его подъёма также крепятся к полу. Если гентри стоит под одним углом, а стол — под другим (из-за кривизны пола в разных частях комнаты), нарушается геометрия сканирования.
Система начинает «думать», что пациент лежит неровно. Алгоритмы реконструкции пытаются компенсировать это, но их возможности не безграничны. В итоге мы получаем геометрические искажения. При рутинных исследованиях лёгких это может быть не так заметно. Но если речь идёт об ангиографии, нейроперфузии или кардиологических исследованиях, где важен каждый воксель, такая погрешность становится фатальной для диагностики. Да и механике стола приходится несладко: моторы работают с повышенной нагрузкой, преодолевая перекос, что ведёт к их преждевременному износу.

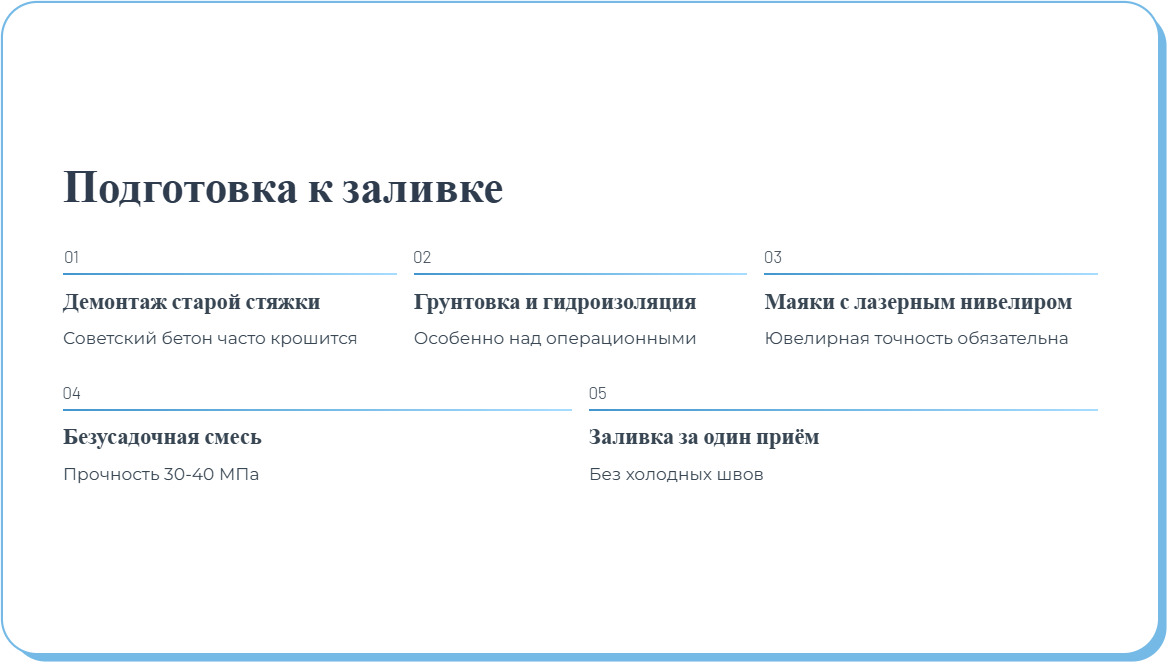

Подготовка к заливке: нюансы
Процесс создания идеального основания — это искусство, граничащее с инженерией. Начинается всё с демонтажа старой стяжки, если таковая имеется. Нельзя надеяться на «советский бетон», он часто крошится и имеет скрытые пустоты. Далее следует этап грунтовки и гидроизоляции, особенно если этажом ниже находится операционная или серверная (протечка воды при заливке влетит в копейку). Затем выставляются маяки. Здесь нужна ювелирная точность, обычный пузырьковый уровень не годится, только лазерный построитель плоскостей.
К выбору смеси тоже стоит подходить скрупулёзно. Нужен безусадочный высокопрочный состав (прочность на сжатие не менее 30–40 МПа). Обычный цементно-песчаный раствор марки М150 под динамической нагрузкой превратится в песок за пару лет. Вибрация гентри просто перетрёт его в пыль. Поэтому используют промышленные наливные полы на полимерной или цементной основе с полимерными добавками. И, наконец, заливка должна происходить в один приём, чтобы не образовалось «холодных швов», которые станут местами потенциального разлома.

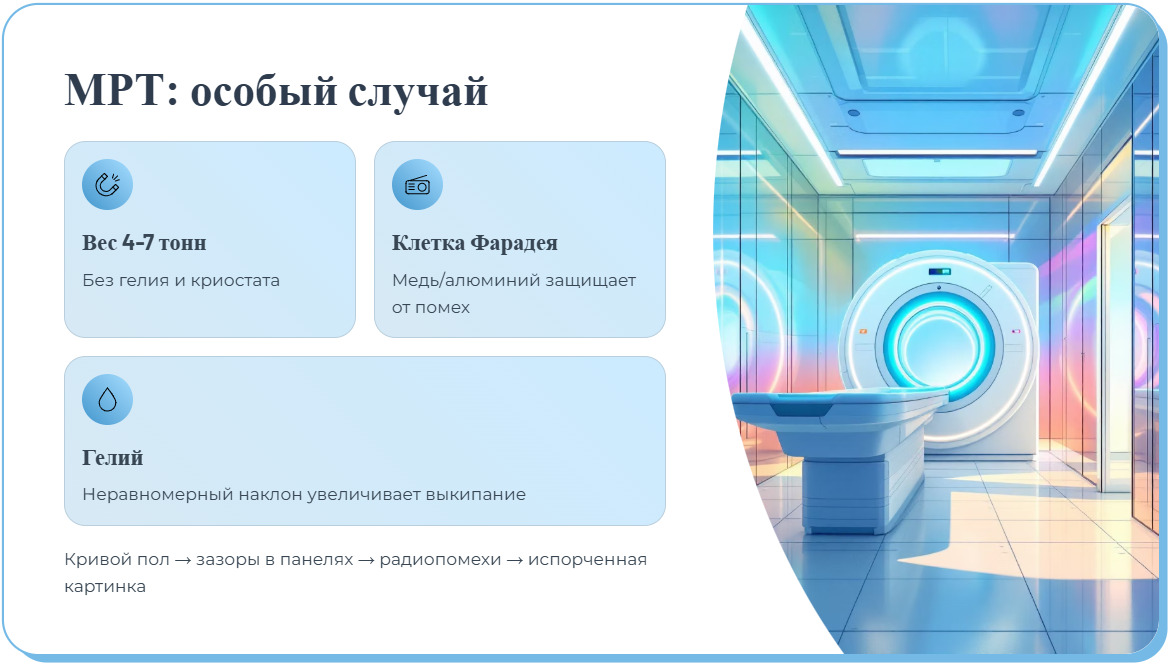

МРТ: особый случай
Хотя принцип «ровного пола» един, для магнитно-резонансных томографов есть свои, ещё более жёсткие нюансы. Магнит весит гораздо больше — от 4 до 7 тонн (и это без учёта веса гелия и криостата). Здесь нагрузка на перекрытие колоссальная. Но главная проблема даже не в весе. МРТ стоит внутри клетки Фарадея — медной или алюминиевой комнаты, защищающей от радиопомех. Пол кабинета МРТ — это «сэндвич»: бетонное основание, слой гидроизоляции, панели клетки Фарадея, финишное покрытие.
Если черновой бетонный пол кривой, панели клетки Фарадея лягут с зазорами или деформациями. А это — дыра в радиочастотной защите. Внешние помехи (от лифта, трамвая на улице, проводки) проникнут внутрь и испортят картинку. Кроме того, любой перекос магнита может вызвать смещение изоцентра. А жидкий гелий внутри криостата должен омывать обмотки равномерно. Значительный наклон может теоретически (хотя современные системы имеют защиту) повлиять на работу криогенной системы, увеличивая выкипание дорогостоящего газа. Поэтому для МРТ требования к горизонту соблюдаются с фанатичной точностью.

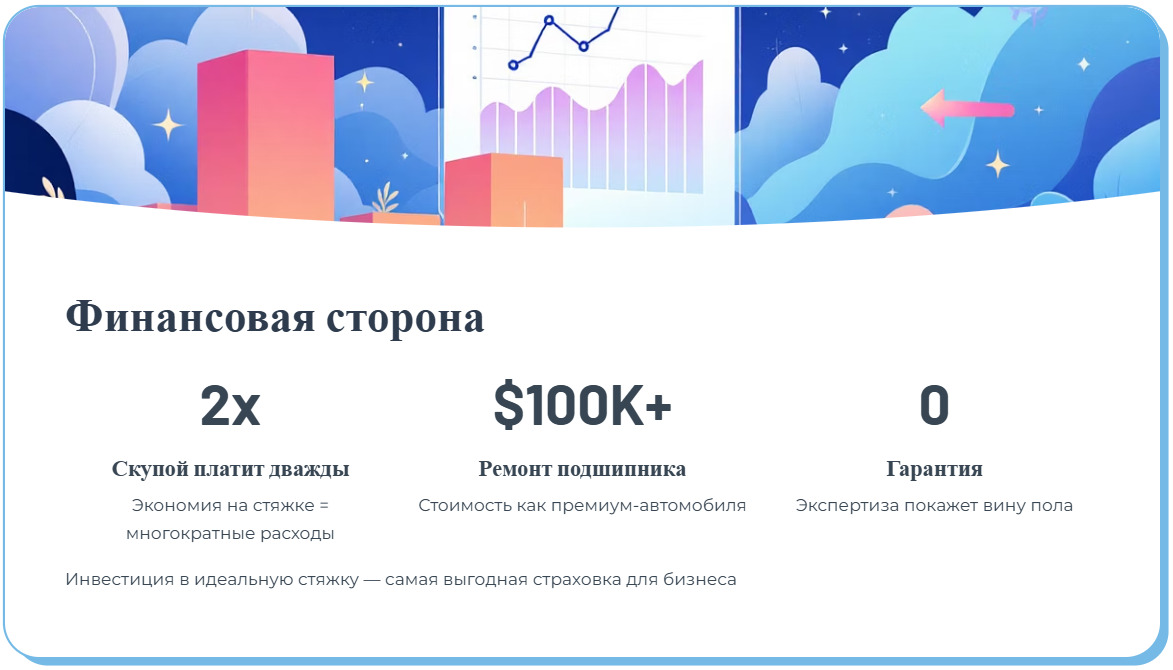

Финансовая сторона вопроса
Экономия на подготовке помещения — это классический пример поговорки «скупой платит дважды». Давайте посчитаем. Заливка качественного наливного пола специализированной бригадой обойдется в определенную сумму. Это кажется расходом. Однако отказ вендора от монтажа из-за неготовности площадки влечёт за собой штрафные санкции за простой бригады. Каждый день ожидания — это потерянные деньги.
К тому же, если инсталляция всё же состоялась «с оговорками» (под ответственность заказчика), любой выход из строя подшипника или трубки в гарантийный период будет подвергнут экспертизе. И если экспертиза покажет, что причиной стала вибрация из-за неровного пола, ремонт в 100-200 тысяч долларов ляжет на плечи клиники. Не говоря уже о репутационных потерях, когда пациенты уходят в другой центр, потому что ваш аппарат «постоянно ломается». Получается, что инвестиция в идеальную стяжку — это самая выгодная страховка для бизнеса. Бюджетный ремонт тут неуместен.

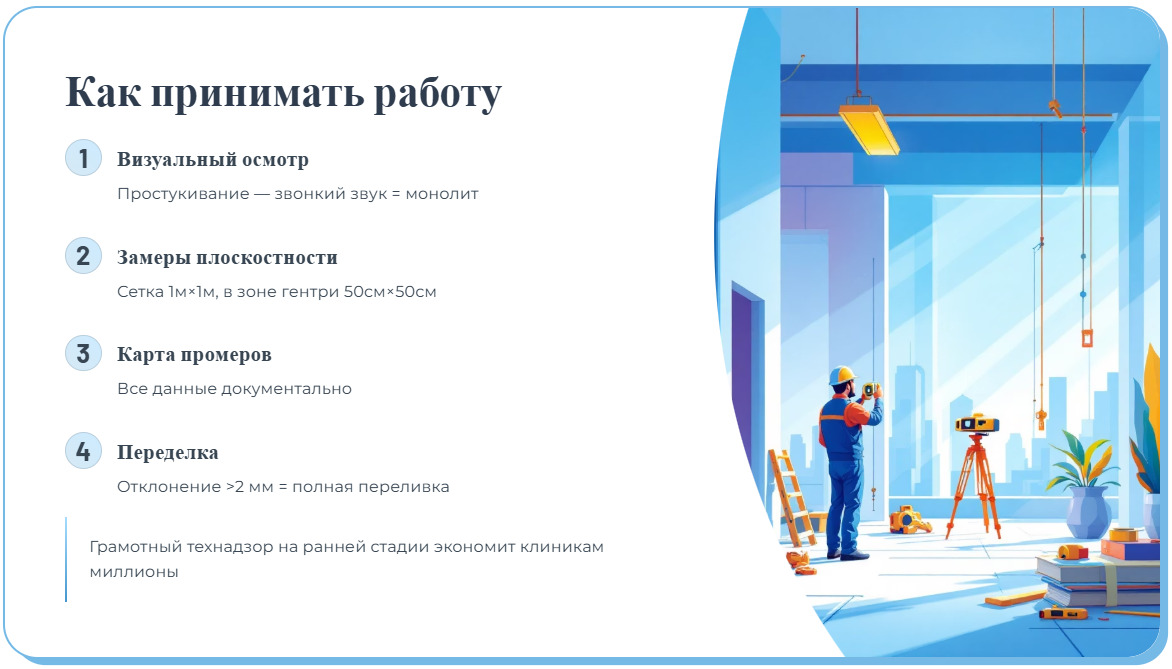

Как принимать работу у строителей
Доверяй, но проверяй. Этот постулат должен стать девизом главного инженера или технического директора. Не стоит подписывать акт скрытых работ или финишной приёмки, просто заглянув в комнату. Вооружитесь двухметровым правилом (а лучше трёхметровым) и набором щупов. Или пригласите геодезиста с тахеометром.
Процедура выглядит так. Сначала визуальный осмотр на предмет трещин и отслоений (простукивание). Звук должен быть звонким, монолитным. Глухой звук — признак пустоты, там стяжка скоро лопнет. Далее — замеры плоскостности. Сетка замеров должна быть плотной: метр на метр по всей площади, а в зоне гентри (изоцентра) — каждые 50 см. Все данные заносятся в карту промеров. Если видите отклонение больше 2 мм — отправляйте строителей переделывать. Шлифовать бугры — можно. Заливать ямы локально — нельзя (отслоится). Только полная переливка слоя. Это жёстко, строители будут негодовать, но это единственный способ защитить свои инвестиции.
Тем более что современные методы, такие как фрезеровка бетона с последующим нанесением тонкослойных полимерных покрытий, позволяют исправить ситуацию довольно быстро. Главное — не закрывать глаза на проблему на этапе «черновых» работ. Ведь когда завезут оборудование, пыльные работы станут невозможны. Аппарат, стоящий в коридоре в ожидании пола, — это ночной кошмар любого руководителя.
Впрочем, история знает массу примеров, когда грамотный технический надзор на ранней стадии экономил клиникам миллионы. Ровный пол — это не просто прихоть. Это фундамент (в прямом и переносном смысле) долгой и бесперебойной работы сложнейшего диагностического комплекса. Правильно подготовленное основание гасит вибрации, сохраняет ресурс механики и обеспечивает то самое качество изображения, ради которого и покупался томограф. Так что пусть этот «невидимый» элемент станет надёжной опорой для вашего медицинского бизнеса. Удачи в реализации проекта и пусть ваши снимки всегда будут чёткими!
