Разница МРТ 1,5Т и 3,0Т - где используется, в чём преимущества
Выбор тяжёлого медицинского оборудования для клиники — это всегда поиск компромисса между амбициями медицинского персонала, суровой реальностью бюджета и техническими ограничениями здания. В профессиональной среде, где каждый главный врач грезит о флагманских моделях, а технический директор хватается за голову при виде требований к охлаждению, дискуссия «полтора или три» ведётся десятилетиями. Казалось бы, физика процесса давно изучена, но маркетинг производителей часто затуманивает взгляд, обещая чудеса там, где они не всегда нужны. И всё же, решение о закупке не должно базироваться лишь на красивых буклетах с глянцевыми снимками головного мозга. Ведь ошибка на этапе проектирования или выбора мощности магнита всплывёт только после монтажа, когда переделывать что-либо будет поздно, да и накладно. Поэтому подходить к сравнению двух самых популярных стандартов магнитного поля стоит с холодной головой, опираясь исключительно на инженерные факты и клиническую целесообразность.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.
В погоне за Теслами: всегда ли больше значит лучше
Распространённое мнение гласит, что удвоение напряжённости магнитного поля автоматически влечёт за собой двоекратное улучшение качества картинки. Математически соотношение сигнала к шуму (SNR) действительно растёт линейно, однако на практике зависимость эта куда более сложная. Три Тесла — это безусловно мощный инструмент. Высокий SNR позволяет либо получить изображение сумасшедшего разрешения за то же время, либо получить стандартную картинку, но в два раза быстрее. Для потоковых отделений, работающих в режиме конвейера, аргумент скорости часто становится решающим. Ведь пропускная способность кабинета напрямую влияет на окупаемость проекта. Но есть и нюанс. Вместе с ростом сигнала растёт и чувствительность к артефактам. Любое движение пациента, пульсация сосудов или химический сдвиг на высокопольном аппарате видны гораздо отчётливее. А это требует от рентгенолаборанта высочайшей квалификации при настройке протоколов.
Инженерная инфраструктура: скрытые угрозы
Вот мы и подошли к тому, что обычно остаётся за скобками презентаций менеджеров по продажам. А ведь именно подготовка помещения съедает львиную долю бюджета при инсталляции трёхтесловой машины. Начать стоит с веса. Сам магнит на 3,0Т, как правило, тяжелее своего полуторатеслового собрата (хотя современные технологии Zero boil-off и облегчённые магниты сокращают этот разрыв, он всё ещё ощутим). Нагрузка на перекрытия требует скрупулёзного расчёта, и довольно часто клинике приходится усиливать полы металлическими балками, что является серьёзным вложением.
Далее следует клетка Фарадея. Требования к экранированию радиочастотных помех для высокопольных систем жёстче. Но самое интересное начинается с магнитным экранированием. Линия 5 Гаусс (зона безопасности) у трёхтеслового томографа значительно шире. Чтобы загнать магнитное поле в рамки процедурной и не «засветить» мониторы в соседней пультовой или, не дай бог, кардиостимулятор прохожего в коридоре, требуется монтаж десятков тонн электротехнической стали на стены. Это та самая «невидимая» статья расходов, которая больно бьёт по бюджету на этапе строительно-монтажных работ.
Нельзя не упомянуть и систему охлаждения. Чиллер для отведения тепла от градиентных катушек и шкафов электроники для 3Т-системы должен обладать внушительной мощностью. Тепловыделение там колоссальное. Если для 1,5Т можно обойтись относительно компактными решениями, то для флагмана придётся выделять отдельную площадку под внешний блок кондиционирования, способный работать в режиме 24/7 при любых погодных условиях. А это — дополнительные киловатты электроэнергии, которые лягут на операционные расходы учреждения тяжёлым грузом.

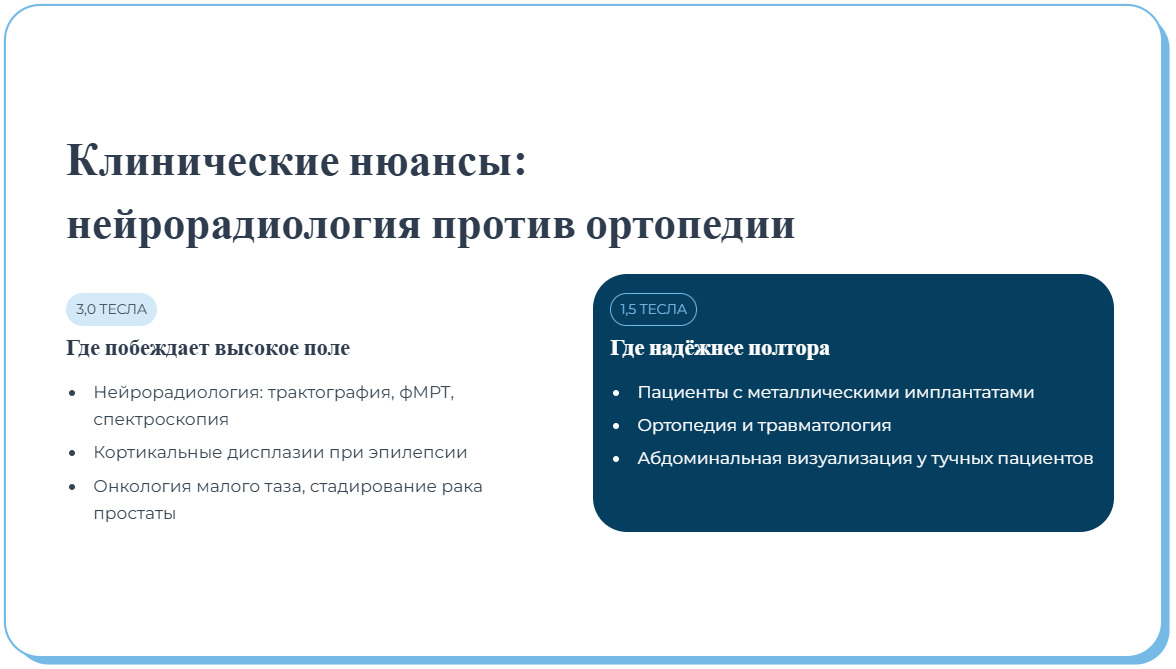

Клинические нюансы: нейрорадиология против ортопедии
Где же три Тесла творят чудеса? Безусловным лидером здесь выступает нейрорадиология. Визуализация мелких структур головного мозга, трактография, функциональная МРТ, спектроскопия — всё это вотчина высокого поля. Разница в детализации серого и белого вещества бросается в глаза даже неспециалисту. Эпилептологи, например, категорически настаивают на 3Т, так как поиск кортикальных дисплазий на полутора Теслах напоминает поиск иголки в стоге сена. Также высокий вольтаж поля незаменим в онкопоиске малого таза, например, при стадировании рака предстательной железы, где каждый миллиметр имеет прогностическое значение.
С другой стороны, существует огромный пласт исследований, где 1,5 Тесла чувствует себя увереннее. Речь идёт, конечно же, о пациентах с металлическими имплантатами. Эндопротезы, винты, штифты — всё это создаёт чудовищные артефакты магнитной восприимчивости («блюминг-эффект») на трёх теслах. Картинка просто рассыпается в чёрные пятна, делая диагностику невозможной. На 1,5Т эти артефакты выражены значительно меньше. Ортопеды и травматологи довольно часто предпочитают снимки именно с полуторатесловых машин, если у пациента уже стоит «железо».
Кроме того, стоит затронуть тему абдоминальной визуализации. На 3Т из-за длины волны возбуждения чаще возникают диэлектрические артефакты (затенения) в брюшной полости, особенно у тучных пациентов, а также артефакты от перистальтики. Борьба с ними требует применения сложных многоканальных катушек и технологий параллельного сбора данных, что удорожает и сам аппарат, и его обслуживание. Полуторатесловый аппарат в этом плане — надёжный, всепрощающий «трактор», который выдаст добротный диагностический результат даже в сложных условиях.

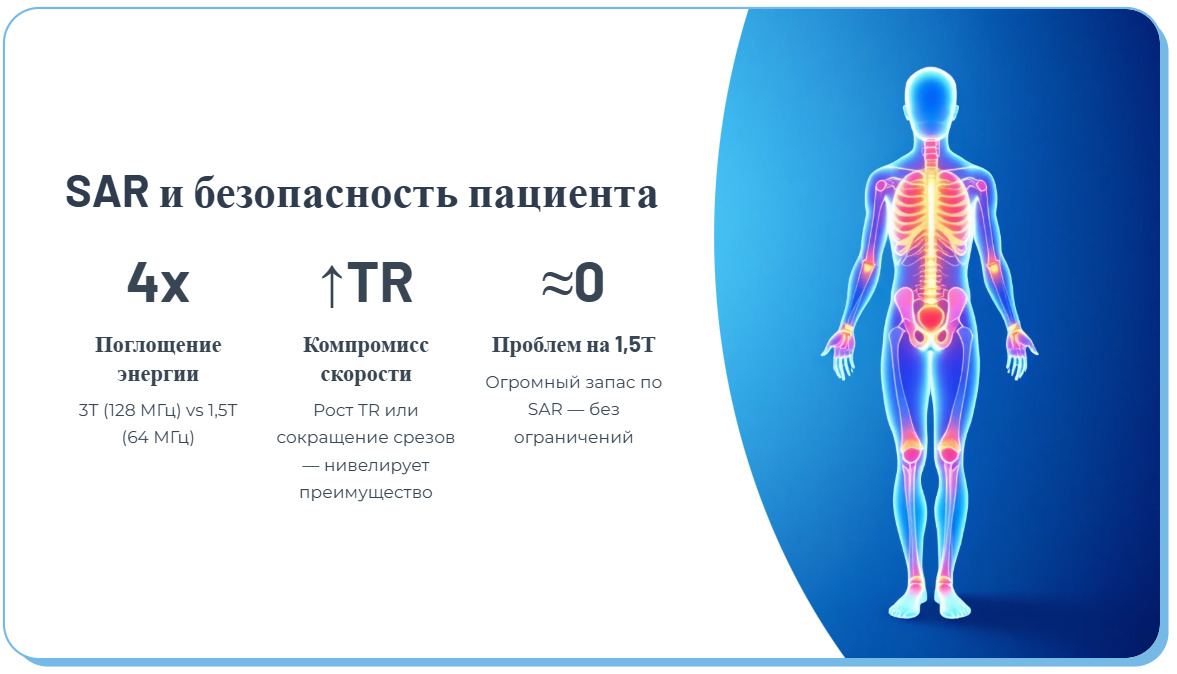

SAR и безопасность пациента
Ещё один подводный камень, о котором часто забывают — удельный коэффициент поглощения электромагнитной энергии (SAR). При сканировании ткани пациента нагреваются. На частоте 128 МГц (это резонансная частота для 3Т) энергия поглощается в четыре раза интенсивнее, чем на 64 МГц (1,5Т). Это физика, с ней не поспоришь. Чтобы не перегреть пациента, программное обеспечение томографа вынуждено увеличивать время повторения (TR) или уменьшать количество срезов, что нивелирует преимущество в скорости. Особенно это критично при исследовании детей и пациентов с нарушенной терморегуляцией. Инженерам-аппликаторам приходится идти на ухищрения, чтобы выстроить быстрые протоколы, не выходящие за рамки ограничений безопасности. На 1,5Т такой проблемы практически не существует, запас по SAR там огромный.

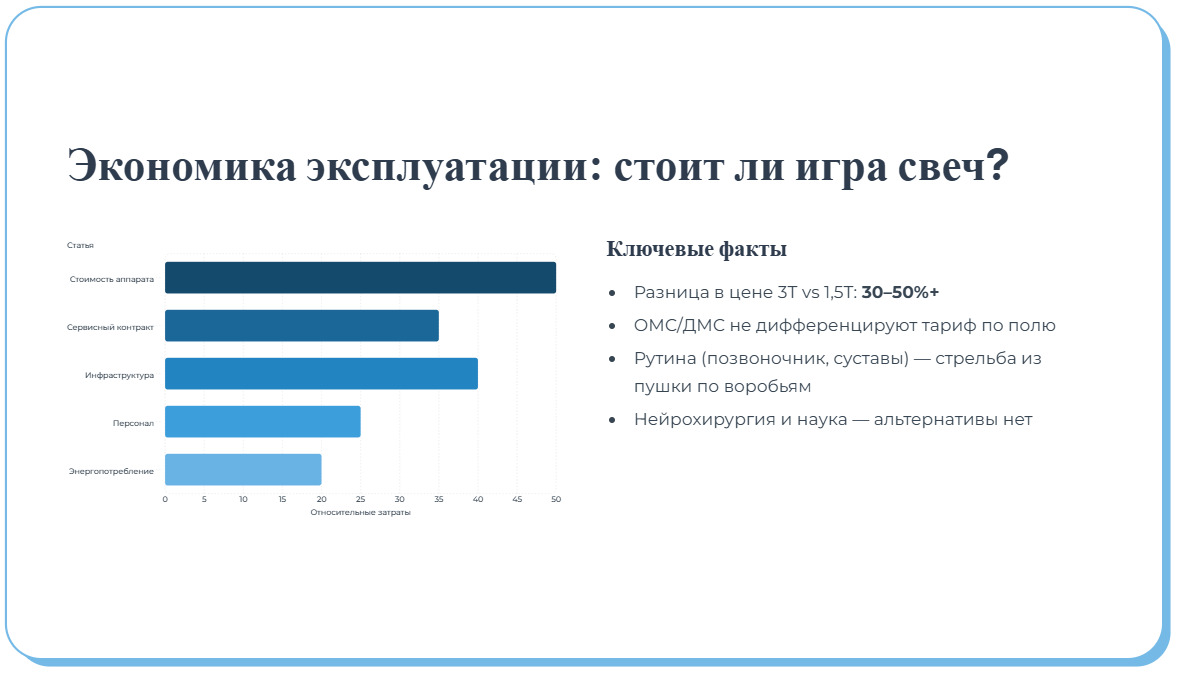

Экономика эксплуатации: стоит ли игра свеч
Финансовый аспект — это не только стоимость «железа» при закупке. Разница в цене между 1,5Т и 3,0Т может достигать 30-50%, а иногда и более, в зависимости от комплектации катушками и софтом. Но настоящие расходы начинаются потом. Сервисный контракт на высокопольную систему всегда дороже. Градиентные усилители мощнее, сложнее, чаще выходят из строя при пиковых нагрузках. Криогенная система, даже при заявленном нулевом испарении гелия, требует регулярного обслуживания холодной головы.
Впрочем, если клиника планирует заниматься научной деятельностью или специализируется на сложной нейрохирургии, альтернативы трём теслам просто нет. Это вопрос престижа и возможности выполнять уникальные процедуры. Однако для рутинного скрининга — позвоночник, крупные суставы, базовая неврология — покупка 3Т может стать стрельбой из пушки по воробьям. Окупаемость такого проекта затянется на годы, так как тарифы ОМС или ДМС, как правило, не дифференцируют стоимость исследования в зависимости от напряженности поля. Пациент платит за услугу «МРТ головного мозга», и ему, по большому счёту, всё равно, на какой машине её сделали, если диагноз поставлен верно.
Сложности с персоналом
Технику можно купить, стены можно экранировать. А вот найти рентгенолаборантов, способных грамотно укротить 3 Тесла — задача не из лёгких. Высокопольная машина не прощает ошибок в позиционировании и выборе параметров. Артефакты химического сдвига, наложения спектров, неравномерность жироподавления — всё это ежедневная реальность оператора 3Т. На полуторатесловом аппарате многие протоколы работают по принципу «нажал и забыл». Обучение персонала для работы на флагмане занимает месяцы, и этот фактор риска руководителю стоит учитывать заранее.
Шум и комфорт
Акустический шум во время сканирования — бич МРТ-диагностики. И здесь физика снова играет против повышения мощности. Силы Лоренца, воздействующие на градиентные катушки в мощном магнитном поле, вызывают сильнейшую вибрацию и грохот. Без качественных наушников и систем шумоподавления (типа Quiet Suite или аналогов) находиться внутри 3Т-томографа некомфортно. Некоторые производители решают эту проблему вакуумированием градиентного блока, но это, опять же, усложняет конструкцию и повышает стоимость ремонта. Полуторатесловые аппараты в этом плане гораздо тише и дружелюбнее к пациентам с клаустрофобией или тревожностью.
Перспективы апгрейда
Интересный тренд последних лет — закупка 1,5Т систем с возможностью «полевого апгрейда» до 3Т. Однако, как показывает практика, это скорее маркетинговая уловка. Замена магнита (а это 70% стоимости), градиентов и электроники в уже работающей клинике равносильна полному капитальному ремонту с разбором стен и такелажными работами. Гораздо разумнее сразу определиться с профилем учреждения. Если это многопрофильный стационар с потоком травмы и «острого живота» — надёжный современный полуторатесловый аппарат станет спасательным кругом. Если же это федеральный нейроцентр или частная клиника премиум-сегмента с упором на check-up — придётся раскошелиться на три тесла.
Подводя черту под этим вечным спором, хочется отметить, что идеального томографа не существует. Есть инструмент, подходящий под конкретные задачи. Грамотный подход к оснащению отделения лучевой диагностики предполагает наличие диверсифицированного парка: «рабочая лошадка» 1,5Т для рутины, пациентов с металлом и крупных людей, и экспертная система 3,0Т для тонкой неврологии, онкологии и научных изысканий. Такой баланс позволит закрыть весь спектр диагностических задач, не перегружая бюджет и инженерные системы здания. Пусть ваш выбор будет обоснованным, а проект — успешным в реализации.
