Контур заземления для МРТ: методы реализации и требования к нему
Стоит ли ставить под угрозу работу диагностического комплекса стоимостью в сотни миллионов рублей из-за экономии на паре десятков метров металлического профиля и правильной химии? Вопрос, разумеется, риторический, однако на практике главные инженеры и технические директора сталкиваются с этим парадоксом пугающе часто. Казалось бы, физика процесса известна, требования производителя прописаны в техническом паспорте (довольно детально), а бюджет выделен. Но вот парадокс: монтаж завершён, аппликатор запускает тестовое сканирование, и на снимках появляются артефакты, «снег» или странные полосы, которые невозможно убрать программными фильтрами. И начинается долгий, мучительный поиск виноватых, который почти всегда приводит к фундаменту электробезопасности. Поэтому перед согласованием проекта или приёмкой работ крайне важно понимать, что контур заземления для МРТ — это не просто формальное соблюдение ПУЭ, а сложная инженерная система, требующая скрупулезного подхода и понимания физики низковольтных сигналов.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.

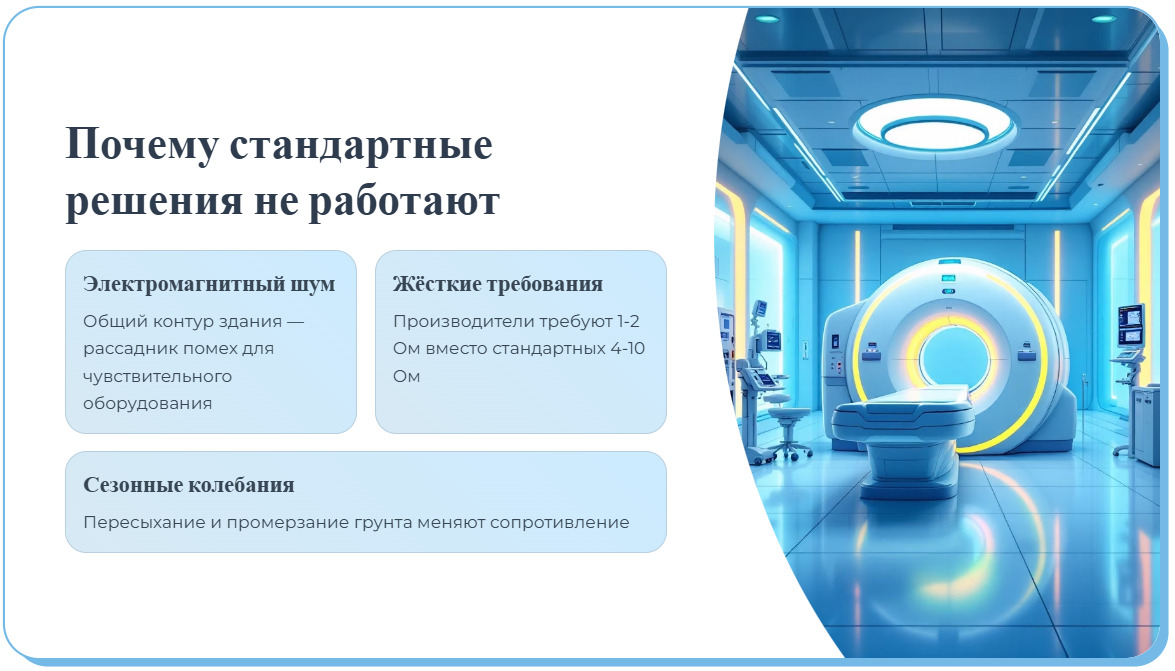

Почему стандартные решения здесь не работают
Для рядового электрика заземление — это вопрос безопасности: чтобы при пробое изоляции ток ушёл в землю, а не через тело человека. Но для инженера, отвечающего за высокоточное медицинское оборудование, картина выглядит иначе. Томограф — устройство капризное. Он работает с магнитными полями колоссальной мощности и радиочастотными импульсами, улавливая ответные сигналы ничтожно малой амплитуды. Любая помеха здесь подобна крику в библиотеке. Обычный контур здания, к которому подключены лифты, вентиляционные установки и сотни компьютеров, — это настоящий «рассадник» электромагнитного шума. Гармоники, блуждающие токи, импульсные скачки — всё это мусор, который по общему проводу PE (защитного заземления) радостно устремляется в чувствительные цепи томографа.
А ведь есть ещё и вопрос сопротивления. Нормы для обычных электроустановок (4 Ом или даже 10 Ом) для магнитно-резонансного томографа — приговор качеству изображения. Производители — будь то Siemens, GE, Philips или Canon — выставляют куда более жёсткие требования. Речь идёт о значениях в 2 Ома, а довольно часто и вовсе об 1 Оме и ниже. Добиться таких показателей, просто забив пару уголков в суглинок возле клиники, практически невозможно. Особенно если учитывать сезонность. Летом грунт пересыхает, зимой промерзает, и сопротивление «плывёт». Стабильный, независимый и низкоомный контур — вот та цель, к которой нужно стремиться. Это, по сути, «тихая гавань» для сброса помех, или, как говорят профессионалы, функциональное заземление, которое хоть и связано с защитным, но имеет свои конструктивные особенности.

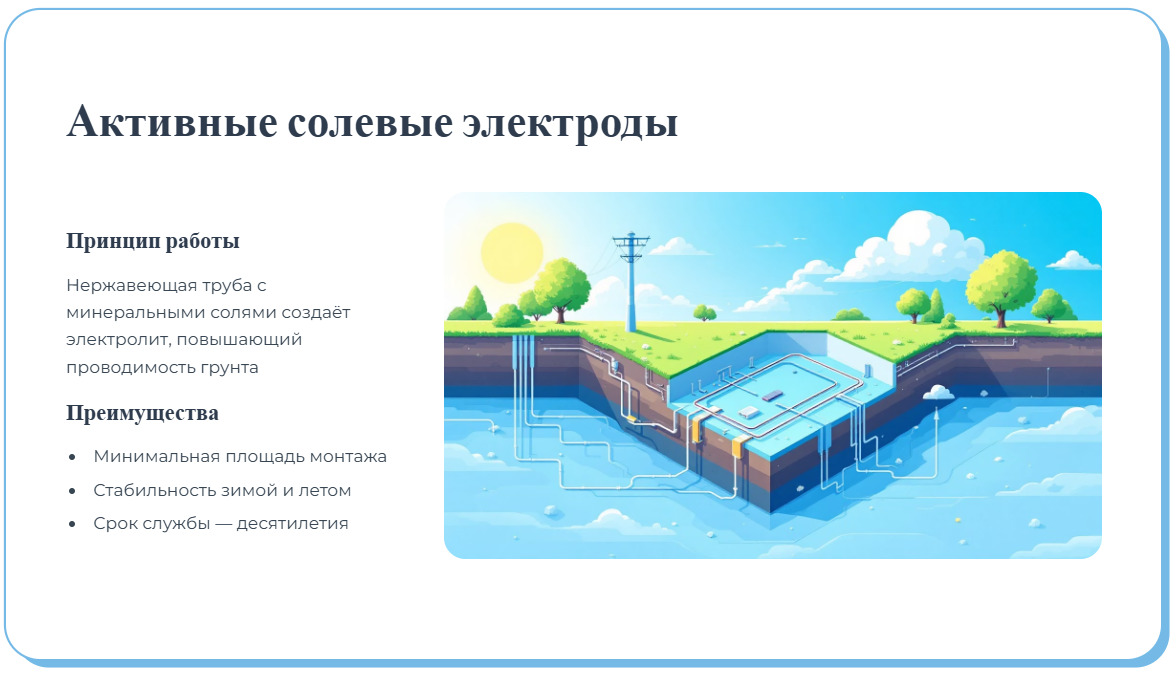

Технологии реализации: активные солевые электроды
Когда речь заходит о сложных грунтах (песок, скала, вечная мерзлота) или условиях плотной городской застройки, где нет места для разворачивания огромных полей заземления, на сцену выходит электролитический метод. Это, пожалуй, наиболее добротный современный способ получить стабильно низкое сопротивление на малой площади. Суть технологии довольно проста, но эффективна. Вместо обычного металла в землю погружается полая труба из нержавеющей стали (L-образная или вертикальная), заполненная специальной смесью минеральных солей.
Работает эта система как своего рода «живой организм». Влага из почвы через перфорацию проникает внутрь трубы, вступает в реакцию с солями и образует электролит. Раствор постепенно выщелачивается в окружающий грунт, искусственно повышая его проводимость. Вокруг электрода формируется зона с низким удельным сопротивлением, которая со временем только расширяется. Получается, что мы не боремся с природой грунта, а меняем её свойства в локальной точке.
У такого решения есть весомые плюсы. Во-первых, площадь монтажа минимальна. Один такой электрод может заменить десяток обычных штырей. Во-вторых, стабильность. Точка промерзания грунта обычно находится выше зоны активности электролита, поэтому зимой сопротивление не скачет. Ну и, конечно же, срок службы. Нержавеющая сталь в сочетании с правильной засыпкой (активатором грунта) живёт десятилетиями. Стоит отметить, что обслуживание такой системе все же требуется: раз в несколько лет нужно проверять уровень солевой смеси и при необходимости досыпать её. Это не сложно, но забывать об этом не стоит.

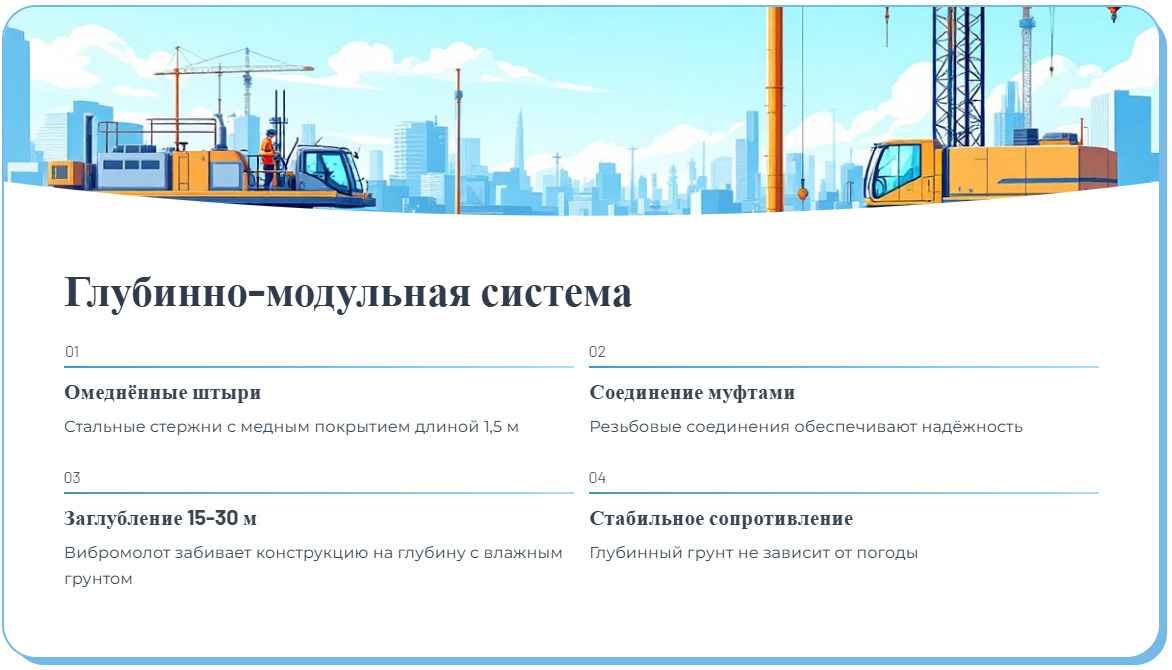

Глубинно-модульная система: классика в новом прочтении
Если грунты позволяют, а бюджет требует оптимизации без потери качества, отличным решением станет глубинно-модульное штыревое заземление. Здесь нет никакой магии с солями, только чистая механика и качественные материалы. Конструкция представляет собой набор стальных штырей, покрытых слоем меди (методом электролитического осаждения, чтобы исключить отслаивание), которые последовательно заглубляются в землю.
Секрет успеха тут кроется в глубине. Стандартная длина штыря — полтора метра. Они соединяются между собой резьбовыми муфтами, и с помощью вибромолота вся эта конструкция загоняется на глубину 15, 20, а иногда и 30 метров. Зачем так глубоко? Всё просто. На такой глубине грунт всегда влажный, плотный и имеет стабильное удельное сопротивление, не зависящее от погоды на поверхности. Там нет промерзания, нет высыхания.
Этот метод хорош своей предсказуемостью и скоростью монтажа. Бригада опытных монтажников способна собрать контур за смену. К тому же, омеднённая сталь обладает высокой коррозионной стойкостью. Однако есть и нюанс. Если под вашей клиникой скальная плита или крупные валуны, забить штырь будет проблематично, а то и вовсе невозможно. В таких случаях махинации с бурением скважин и засыпкой токопроводящими составами могут съесть всю экономию. Поэтому геологические изыскания перед началом работ — это не прихоть, а спасательный круг для вашего кошелька.

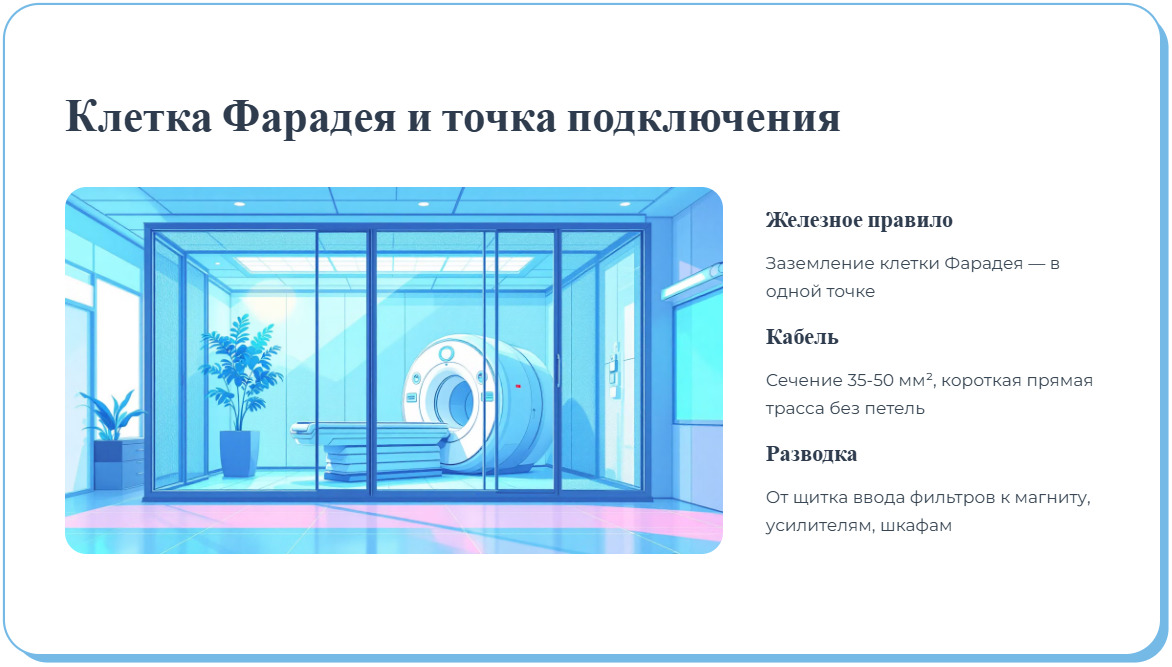

Клетка Фарадея и точка подключения
Само по себе наличие в земле «железа» с низким сопротивлением ещё ничего не гарантирует. Критически важен момент интеграции внешнего контура с внутренней инфраструктурой кабинета МРТ. Здесь царит её величество клетка Фарадея — экранированная комната, защищающая томограф от внешних радиочастотных помех. И вот тут начинается самое интересное. Заземление клетки Фарадея должно быть выполнено в одной единственной точке. Это железное правило.
Обычно для этого используется специальный щиток ввода фильтров. Именно сюда приходит кабель от внешнего независимого контура заземления. И отсюда же идёт разводка на сам магнит, градиентные усилители, шкафы электроники и РЧ-фильтры. Если нарушить принцип одной точки и «посадить» экран клетки на землю в двух разных местах, мы получим тот самый замкнутый контур, по которому начнут циркулировать уравнительные токи. А это — прямая дорога к артефактам на снимках.
Кабель, идущий от контура к шине заземления, тоже заслуживает внимания. Его сечение должно быть внушительным (обычно не менее 35–50 кв. мм по меди), а трасса прокладки — максимально короткой и прямой. Любой лишний изгиб, любая петля добавляют индуктивность, которая на высоких частотах увеличивает импеданс. А нам ведь нужно, чтобы помеха «стекала» в землю мгновенно, не встречая препятствий.

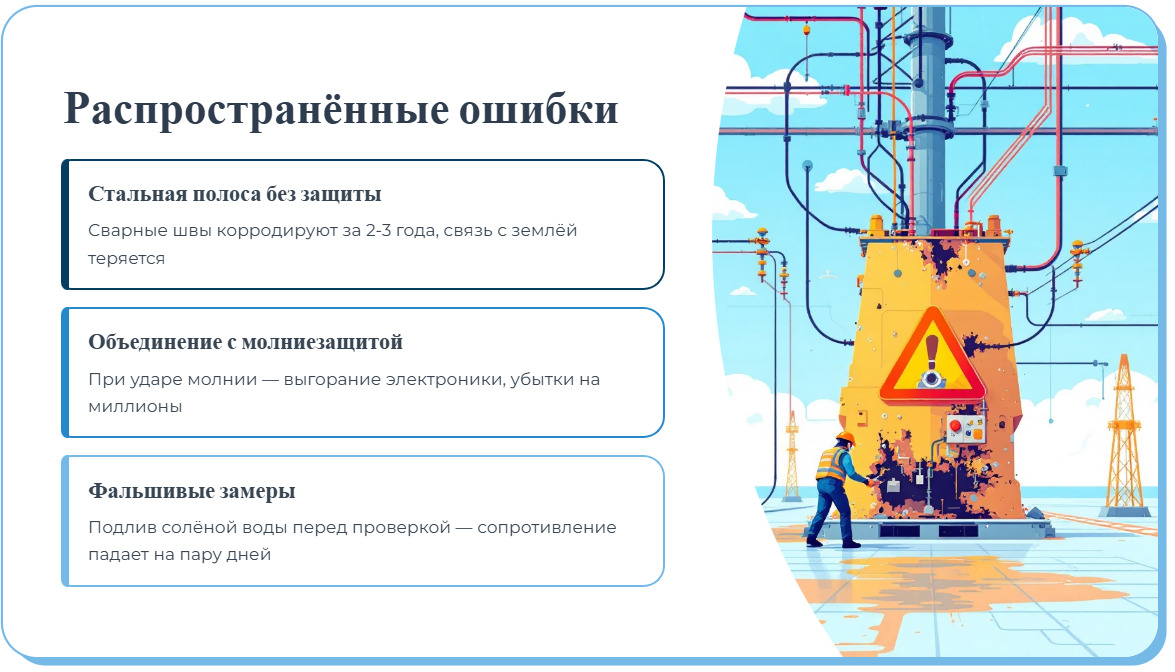

Распространенные ошибки и заблуждения
Опыт аудита медицинских объектов показывает, что даже именитые подрядчики порой совершают детские ошибки. Одна из самых частых — использование стальной полосы на сварке без должной антикоррозийной обработки сварных швов. В грунте сварной шов сгнивает за пару-тройку лет. Снаружи всё выглядит прилично, акты подписаны, а по факту связи с землей уже нет. Это бомба замедленного действия.
Ещё один классический промах — объединение независимого контура МРТ с контуром молниезащиты здания где-то под землёй «для надёжности». Этого делать категорически нельзя. При ударе молнии в молниеотвод колоссальный потенциал, вместо того чтобы уйти в землю, частично перетечёт на корпус вашего точнейшего томографа. Результат предсказуем: выгорание дорогостоящих блоков электроники, простой оборудования и убытки, исчисляемые миллионами. Конечно, система уравнивания потенциалов требует объединения всех заземлителей, но делать это нужно грамотно, через главную заземляющую шину здания и, возможно, с применением разделительных искровых разрядников, если это предусмотрено проектом молниезащиты.
Не стоит забывать и о замерах. Протокол измерения сопротивления растеканию тока — это не просто бумажка для Ростехнадзора. Цифры в нём должны быть реальными. Нередко встречаются ситуации, когда монтажники, не добившись нужных 2 Ом, просто «рисуют» красивые значения или, что ещё хуже, выливают под электрод ведро солёной воды перед приездом инспектора. Сопротивление падает, но лишь на пару дней. А потом главврач удивляется, почему аппарат «шумит». Доверяй, но проверяй — этот принцип здесь актуален как никогда. Пригласите независимую электролабораторию. Это не сильно ударит по кошельку, зато сбережёт нервы.

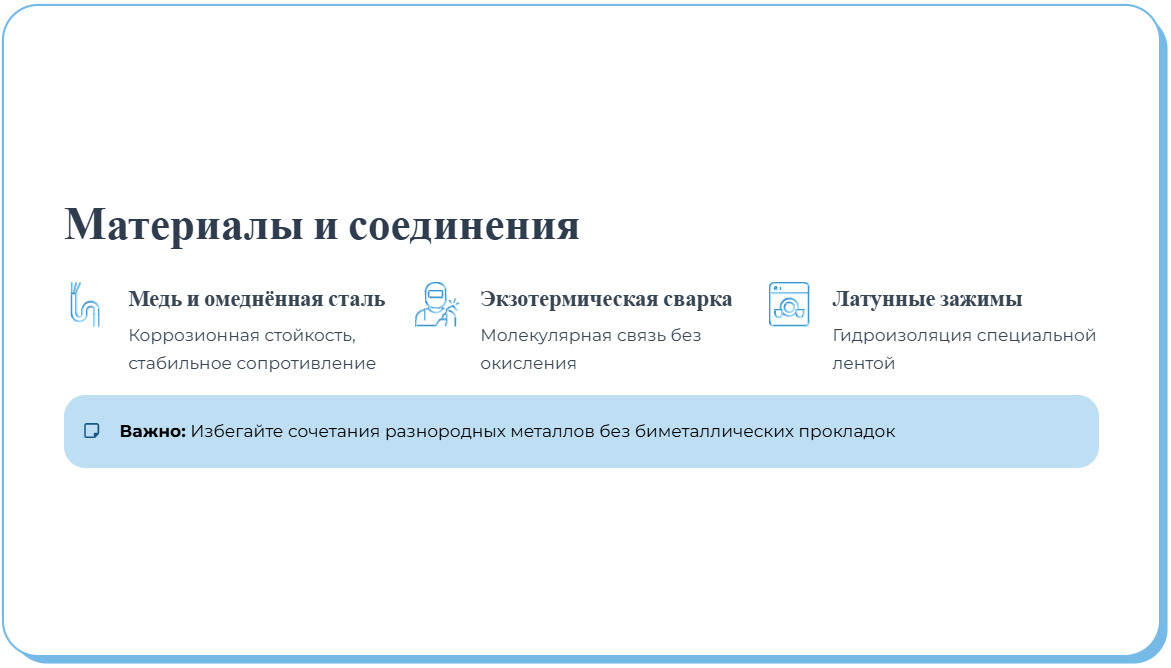

Требования к материалам и соединениям
Экономия на материалах в данном вопросе — вещь весьма сомнительная. Использование чёрного металла (обычный уголок) допустимо нормами, но крайне нежелательно для столь ответственного оборудования. Коррозия съедает его довольно быстро, а переходное сопротивление в местах соединений растёт. Медь, омеднённая сталь или нержавейка — вот выбор профессионала.
Особое внимание стоит уделить соединениям. В земле лучше вообще отказаться от болтовых соединений в пользу экзотермической сварки или качественных зажимов с гидроизоляцией специальной лентой. Экзотермическая сварка создаёт молекулярную связь между проводниками, которая не окисляется и не ослабевает со временем. Это надёжно.
Если же используются зажимы (например, для соединения стержней с полосой), они должны быть выполнены из латуни или нержавеющей стали. Сочетание разнородных металлов (например, алюминий и медь, цинк и медь) без специальных биметаллических прокладок приведёт к гальванической коррозии. В агрессивной среде почвы такая пара разрушится за считанные сезоны.

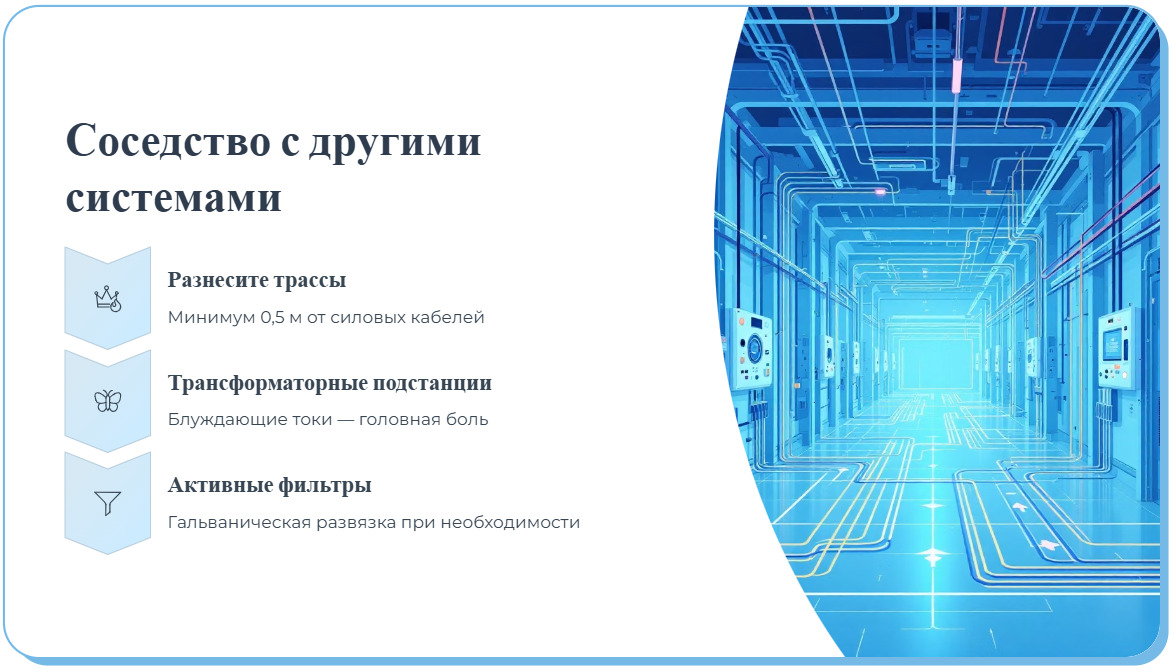

Влияние соседства с другими системами
При проектировании трассы заземления важно учитывать, что находится рядом. Силовые кабели, питающие чиллеры или системы вентиляции, — плохие соседи для проводника заземления МРТ. Наводки от пусковых токов мощных двигателей могут индуцироваться в заземляющем проводнике. Поэтому прокладывать их в одном лотке или в непосредственной близости не стоит. Разнесите трассы хотя бы на полметра.
Также стоит обратить внимание на наличие рядом трансформаторных подстанций или линий электротранспорта (трамваи, метро). Блуждающие токи от них могут стать серьёзной головной болью. В таких случаях методы реализации могут потребовать специальных технических решений, вплоть до установки активных фильтров или организации гальванической развязки цепей питания, хотя к самому контуру заземления это относится косвенно, но является частью комплексной защиты от помех.

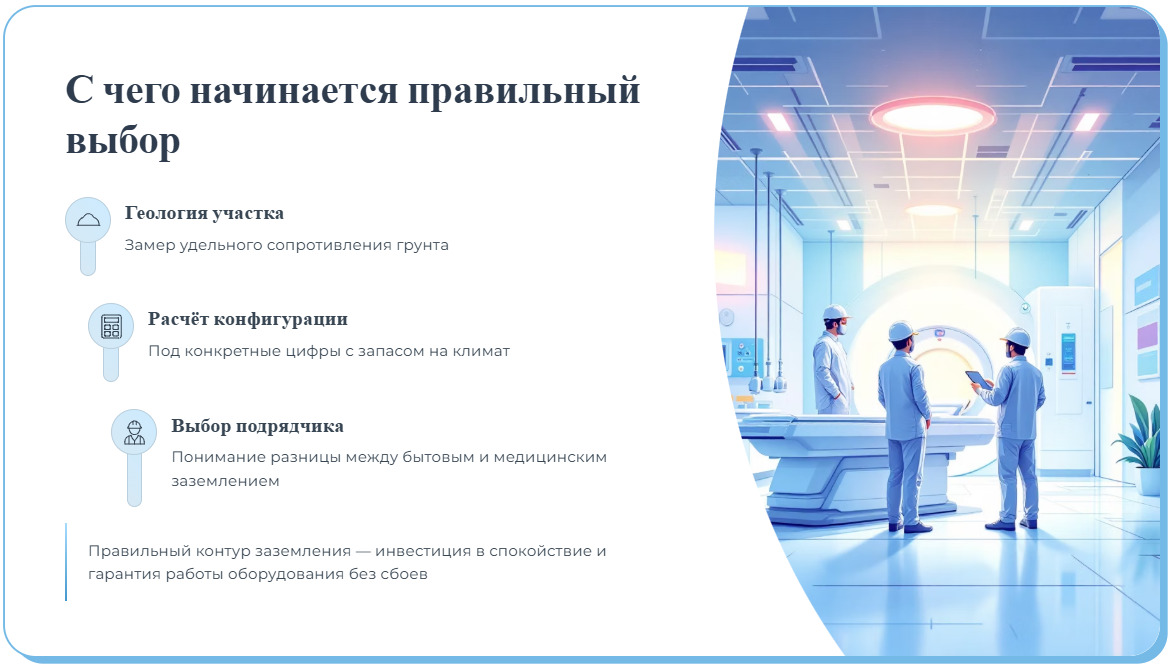

С чего начинается правильный выбор
С геологии и технического задания. Нельзя просто взять типовой проект из интернета и «приземлить» его на ваш участок. Удельное сопротивление грунта в Подмосковье и в Краснодарском крае отличается в разы. То, что сработало у коллег в соседнем корпусе, может не сработать у вас, если, скажем, вы попали на линзу сухого песка.
Поэтому алгоритм действий для технического заказчика должен быть таким. Во-первых, анализ грунта (замер удельного сопротивления). Во-вторых, расчёт конфигурации заземлителя под конкретные цифры (с запасом на климатический коэффициент). И, наконец, выбор подрядчика, который понимает разницу между заземлением бытовки и медицинского сканера.
Правильно спроектированный и смонтированный контур заземления для МРТ — это инвестиция в спокойствие. Это гарантия того, что дорогостоящее оборудование отработает свой ресурс без сбоев, а врачи получат чёткую, детальную картинку для постановки диагноза. Ведь в конечном счёте всё это делается ради пациента. И пусть технические нюансы останутся невидимыми для обывателя, вы-то будете знать, что под слоем земли работает надёжная система, обеспечивающая стабильность всего процесса. Грамотный подход на старте избавит от необходимости переделывать всё в будущем, когда клиника уже будет принимать пациентов, а простой кабинета станет непозволительной роскошью.
