Утечки фреона и засоры дренажа: частые проблемы климатики МРТ после 3 лет работы
Покупка томографа — это лишь верхушка айсберга, за которой скрывается массивная подводная часть эксплуатационных расходов. Казалось бы, инсталляция прошла успешно, акты подписаны, а первые годы аппарат работает как швейцарские часы, принося стабильный поток пациентов и выручку. Но почему именно рубеж в три года становится для климатической системы МРТ роковым? Ведь ресурс промышленного оборудования, по заверениям производителей, исчисляется десятилетиями. Дело тут вовсе не в запланированном устаревании, как любят думать сторонники теорий заговора, а в банальной физике и химии процессов, протекающих в контурах охлаждения. И если сама «бочка» магнита может служить долго, то обеспечивающая её жизнедеятельность периферия начинает сдавать позиции именно тогда, когда заканчивается расширенная гарантия. Удивительно, но именно в этот момент инженерные службы чаще всего сталкиваются с двумя всадниками коммунального апокалипсиса: утечкой хладагента и биологической жизнью в дренажной системе. Поэтому, чтобы не допустить остановки диагностического конвейера, стоит заранее разобраться в анатомии этих проблем.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.
Почему именно три года
Срок этот, разумеется, условный, но статистически — невероятно точный. Связано это с тем, что климатическое оборудование в серверных и технических комнатах МРТ работает в режиме 24/7 (круглый год). Обычный офисный кондиционер «накручивает» такой пробег лет за десять. К этому времени вибрационные нагрузки, термические расширения и сжатия медных трасс достигают критической массы. Микротрещины, которые невозможно было заметить при пусконаладке, начинают «дышать». И если в первый год утечка составляла допустимые 5–10 граммов, то к третьему сезону она превращается в полноценную дыру в бюджете. К слову, именно к этому сроку заводская пайка и вальцовочные соединения проходят проверку на прочность циклами «нагрев-остывание». А если ещё вспомнить, что монтаж часто проводится в спешке, чтобы успеть к открытию клиники, то всплывают и огрехи человеческого фактора.
Утечка фреона: невидимый убийца компрессора
Опасна ли потеря газа сама по себе? Для экологии — безусловно, но для бизнеса куда страшнее последствия для «сердца» системы. Ведь фреон не только переносит тепло, но и охлаждает обмотки компрессора, а также возвращает масло в картер. Когда газа становится мало, компрессор начинает работать на износ, перегреваясь (иногда до критических температур). Масло коксуется, теряет смазывающие свойства, и в один «прекрасный» момент климатическая установка встаёт по аварии высокого давления или перегреву. А так как чиллер или прецизионный кондиционер МРТ часто охлаждает не только воздух, но и вторичный контур градиентных катушек или гелиевый компрессор, остановка климатики влечёт за собой остановку самого томографа.
Один из самых распространенных сценариев — утечка через сервисные порты и вальцовки. Шредеры (ниппели), которые используются для подключения манометрических станций, имеют резиновые уплотнители. Со временем резина дубеет, теряет эластичность и начинает травить газ. Процесс этот не быстрый, но неотвратимый. Далее следует проблема вибрации. В технической комнате МРТ, где установлены шкафы с электроникой и помпа водяного охлаждения, вибрационный фон всегда повышен. Если трасса проложена без виброгасителей (анаконд) или жёстко закреплена к вибрирующим конструкциям, медь устаёт. Появляются микроскопические трещины, через которые фреон уходит в атмосферу.

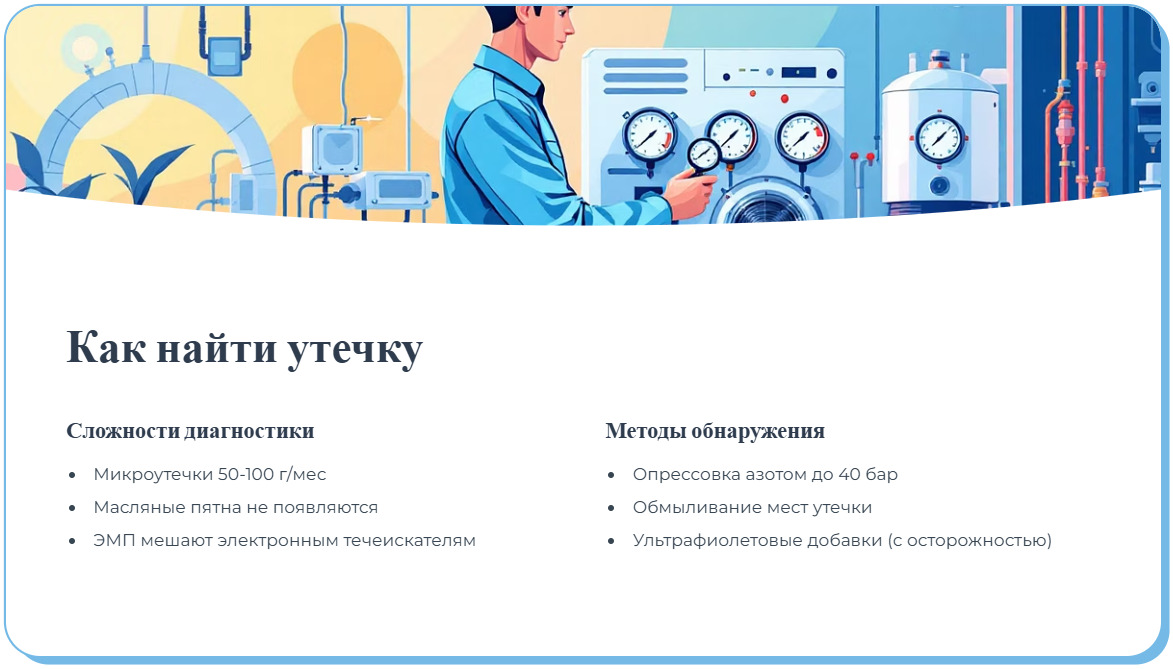

Как найти утечку: нюансы диагностики
Сложно ли обнаружить место пробоя? Довольно сложно. Особенно если речь идёт о микроутечках, когда система теряет по 50-100 граммов в месяц. Масляные пятна, которые обычно выдают место утечки, могут и не появиться, если скорость истечения газа мала, а температура трубы высока. Здесь в игру вступают течеискатели и ультрафиолетовые добавки. Однако с последними стоит быть осторожнее. Многие производители прецизионной техники не рекомендуют, а то и прямо запрещают заливать в контур постороннюю химию, так как она может изменить вязкость масла или вступить в реакцию с материалами уплотнений.
Тем более, что работа в условиях сильных электромагнитных полей накладывает свои ограничения на использование электронных течеискателей. Датчик может «сходить с ума» от наводок, выдавая ложные срабатывания. Приходится полагаться на старый добрый метод опрессовки азотом под высоким давлением (до 40 бар) и обмыливание подозрительных мест. Процесс этот кропотливый, требует остановки системы на длительное время (сутки и более), что для работающего медицинского центра — непозволительная роскошь. Но альтернатива — регулярная дозаправка «на глаз» — это путь в никуда, который рано или поздно приведёт к замене компрессора, стоимость которого может исчисляться тысячами евро.
Дренажная система: биологическая угроза
Если с фреоном все более-менее понятно (газ ушёл — холода нет), то с дренажом ситуация куда коварнее. Вода, конденсирующаяся на испарителе, должна беспрепятственно уходить в канализацию. Но в условиях медицинского учреждения, где в воздухе могут присутствовать различные органические взвеси, а влажность поддерживается на определенном уровне, дренажный поддон превращается в настоящий курорт для бактерий и грибков. За три года эксплуатации в трубках и помпах нарастает так называемая «биоплёнка» — склизкая субстанция, напоминающая желе. Это не просто пыль, смытая с теплообменника. Это живая колония, которая способна наглухо закупорить даже трубки солидного диаметра.
Помпы: слабое звено
Отдельно стоит упомянуть дренажные насосы. В большинстве случаев самотёком отвести конденсат невозможно (технические помещения часто находятся в подвалах или в центре здания), поэтому используются помпы. И тут начинается самое интересное. Поплавковый механизм, призванный включать насос при наполнении резервуара, залипает в этой самой биослизи. Результат предсказуем: вода льётся через край поддона. А куда она попадает? Правильно, на пол технической комнаты, где, как правило, установлен фальшпол, под которым проложены силовые кабели и слаботочные линии связи томографа.
Риски здесь колоссальные. Во-первых, это короткое замыкание. Во-вторых, повышение влажности в помещении, что губительно для высоковольтных блоков питания МРТ. Ну и, наконец, банальная порча дорогостоящей чистовой отделки. Отказы помп (даже оригинальных) после 3-4 лет работы — явление массовое. Мембраны теряют эластичность, моторчики перегорают от постоянной работы «на сухую» или, наоборот, от заклинивания крыльчатки грязью. И часто инженеры клиники узнают о проблеме только тогда, когда в коридоре появляется лужа.
Экономика простоя: суровые цифры
Стоит ли экономить на профилактике? Вопрос риторический, если перевести его в плоскость денег. Час простоя МРТ в частной клинике — это потерянная выручка от 2-3 пациентов. Сутки простоя — это уже серьёзная брешь в бюджете, сопоставимая со стоимостью годового сервисного контракта. А если из-за перегрева выйдет из строя холодная голова самого магнита, счёт пойдёт на миллионы рублей. Ведь система кондиционирования чиллера отводит тепло и от гелиевого компрессора. Нет охлаждения — растёт давление в криостате. Начинается интенсивное выкипание жидкого гелия. А заправка гелием сегодня — удовольствие не из дешёвых, да и логистика этого процесса стала довольно сложной.
Профилактика: что делать, чтобы не платить дважды
Задача главного инженера — не допустить перехода проблемы в стадию «катастрофа». И здесь не обойтись без скрупулёзного подхода к регламентным работам. Формальный осмотр «для галочки», когда приходящий мастер просто сдувает пыль с фильтров, тут не работает. К первой группе обязательных мер относится регулярная (минимум два раза в год) химическая чистка теплообменников и дренажной системы. Причём не просто водой, а специальными бактерицидными составами, растворяющими биоплёнку.
Далее следует инструментальный контроль. Затяжка вальцовочных соединений динамометрическим ключом должна проводиться ежегодно. Вибрация имеет свойство ослаблять гайки, это факт. Следующий важный критерий — проверка токов компрессора и вентиляторов. Отклонение от номинала — первый звоночек о том, что узел готовится «отдать концы». Особый интерес вызывает анализ кислотности масла. Тест-полоски стоят копейки, но позволяют выявить начало необратимых химических процессов внутри контура задолго до того, как заклинит компрессор.
Человеческий фактор: кто обслуживает «железо»
Бьёт по бюджету не только поломка, но и неквалифицированный ремонт. К сожалению, львиная доля проблем возникает из-за того, что сложные прецизионные системы доверяют обслуживать компаниям, специализирующимся на бытовых сплит-системах. Для них что шкаф Lessar, что домашний кондиционер — «один фреон». Однако нюансов масса: от настройки контроллера и работы зимнего комплекта до фазировки компрессоров (спиральные компрессоры при обратном вращении умирают за считанные минуты).
Натыкаешься порой на вопиющие случаи, когда «мастера» просто вырезают датчики защиты, чтобы запустить систему «напрямую», лишая её последних рубежей обороны. Или заправляют 410-й фреон не в жидкой фазе, нарушая пропорцию компонентов смеси, что снижает холодопроизводительность на 20-30%.
Вентиляция и подпор воздуха
Нельзя не упомянуть и о роли общеобменной вентиляции. Часто засоры дренажа провоцируются именно тем, что в техническом помещении создаётся избыточное разрежение. Пыль и грязь засасываются в кондиционер с удвоенной силой через все щели. А если фильтры меняются редко, то на влажном испарителе образуется «шуба», которая, отваливаясь кусками, наглухо забивает дренажную ванну. Это же правило касается и увлажнителей. Если в системе используется пароувлажнение (что для МРТ норма, так как сухой воздух накапливает статику), то кальциевые отложения (накипь) становятся ещё одним компонентом, засоряющим дренаж.
Решение проблемы кроется в системном подходе. Аудит климатической системы после трёх лет эксплуатации — это не прихоть, а необходимость. Стоит провести полную дефектовку: проверить состояние виброгасителей, заменить дренажные помпы в превентивном порядке (даже если они пока работают), протянуть все электрические контакты в щите управления. Ведь контакт, который греется, рано или поздно отгорит, обесточив систему охлаждения в самый неподходящий момент.
Надёжность работы отделения МРТ напрямую зависит от того, насколько серьёзно руководство относится к «немедицинскому» оборудованию. Игнорирование мелких симптомов, будь то масляное пятно на трубе или странный звук помпы, неизбежно приведёт к крупным потерям. Но если держать руку на пульсе и доверять технику профессионалам, понимающим специфику медицинского холода, то «кризис трёх лет» пройдёт незаметно. Пусть ваше оборудование работает стабильно, а бюджет расходуется на развитие, а не на экстренные ремонты. Стабильного холода и чистых дренажей!
