Чем МРТ с гентри 60 см отличается от 70 см и где используется
Казалось бы, всего десять сантиметров — величина, которой в повседневной бытовой жизни мы довольно часто пренебрегаем, списывая её на погрешность. Однако в жёстком мире медицинской визуализации, где каждый миллиметр пространства на вес золота, эта разница превращается в настоящую пропасть, разделяющую оборудование разных классов, ценовых сегментов и клинических возможностей. Ни один грамотный руководитель, планирующий оснащение отделения лучевой диагностики, не пройдёт мимо дилеммы выбора диаметра туннеля, ведь от этого параметра напрямую зависит не только комфорт пациента, но и рентабельность клиники. Устав от бесконечных маркетинговых буклетов, обещающих «космическое качество» на любом аппарате, инженеры и главные врачи вынуждены смотреть правде в глаза: универсального решения не существует. И всё же, выбор делать приходится. Поэтому перед покупкой желательно детально разобрать не только очевидные геометрические параметры, но и скрытые технические нюансы, которые, как правило, всплывают уже после подписания акта ввода в эксплуатацию.
Для проведения диагностического сканирования и других процедур визуализации.
Для защиты аппаратов МРТ и процедурных комнат от электромагнитных и радиочастотных помех.
Исторический контекст: как мы к этому пришли
Изначально золотым стандартом индустрии, этакой константой, был именно диаметр 60 см. Связано это было отнюдь не с вредностью инженеров, проектировавших первые сверхпроводящие магниты. Дело в том, что физика — дама капризная, и создать высокородное магнитное поле в широком отверстии технически невероятно сложно (и дорого). Соленоид, который и создаёт основное поле B0, работает эффективнее, когда его витки расположены ближе к изоцентру. Десятилетиями врачи мирились с теснотой, называя её «необходимым злом». Пациенты же, особенно обладающие крупной комплекцией, воспринимали процедуру как суровое испытание, граничащее с пыткой.
Однако рынок диктует свои условия. Эпидемия ожирения, охватившая западный мир, а следом и другие регионы, заставила производителей искать выход. К тому же, клаустрофобия, по статистике, встречается чуть ли не у 5-7% населения, что приводило к срыву исследований и потере денег. Так на арену вышли системы с апертурой 70 см, гордо именуемые Wide Bore. Но стали ли они панацеей? Отнюдь. Ведь за расширение пространства пришлось заплатить усложнением конструкции градиентных катушек и системы шиммирования.
Физика процесса
Стоит ли говорить, что увеличение диаметра туннеля всего на 10 см требует от производителя колоссальных усилий? Главная проблема здесь — сохранение линейности градиентного поля. В 60-сантиметровом магните градиентные катушки находятся ближе к сканируемой области. Это позволяет достигать высоких значений скорости нарастания (Slew Rate) и амплитуды градиента при меньших затратах энергии. Картинка получается звонкой, чёткой, с высоким соотношением сигнал/шум (SNR).
В системах 70 см катушки отодвинуты дальше. Чтобы получить ту же напряжённость поля в изоцентре, нужно подавать значительно больший ток. Это, в свою очередь, ведёт к повышенному тепловыделению и акустическому шуму. Производителям приходится использовать более мощные (и дорогие) градиентные усилители. К слову, именно поэтому топовые научные 3-тесловые машины долгое время оставались верны узкому туннелю — там, где нужна прецизионная точность, компромиссы с геометрией недопустимы. Тем не менее, современный софт и технологии активного экранирования позволили нивелировать разницу. Сегодня 70-сантиметровый томограф экспертного класса выдаёт картинку, которую обыватель, да и многие врачи, не отличат от изображения с узкого туннеля.
Влияет ли размер на бюджет
Вопрос риторический. Безусловно, влияет. Системы с широкой апертурой — это всегда более серьёзное вложение. Разница в цене может составлять от 15 до 30 процентов в зависимости от вендора и комплектации. Здесь в игру вступает сухой расчёт. Широкий туннель требует большего количества сверхпроводящего провода (ниобий-титан), более массивного криостата и сложной системы радиочастотного экранирования.
Эксплуатационные расходы тоже могут отличаться. Хотя современные магниты и оснащаются технологией нулевого испарения гелия, энергопотребление градиентной подсистемы на широких машинах при интенсивных импульсных последовательностях может быть выше. Не стоит забывать и о занимаемой площади. Часто 70-сантиметровые «монстры» имеют чуть большие габариты кожуха, что может стать проблемой при такелаже в старые здания, где дверные проемы и коридоры проектировались ещё при царе Горохе.
Клиническое применение: нейрорадиология
В этой области 60-сантиметровые аппараты до сих пор удерживают прочные позиции. И это вполне объяснимо. Голова — орган компактный, и для её качественной визуализации огромное пространство вокруг не требуется. Напротив, использование специализированных многоканальных катушек (16, 32 или даже 64 канала) в узком туннеле позволяет добиться идеального позиционирования. Антенна находится максимально близко к коре головного мозга, сигнал льётся рекой, артефакты от движения минимальны. Для рутинных исследований головного мозга и позвоночника стандартный диаметр подходит идеально. Более того, многие нейрохирурги, привыкшие к определенной «текстуре» изображения, до сих пор тяготеют именно к таким машинам.
Пациенты с лишним весом и клаустрофобия
А вот здесь 60 см терпят фиаско. Для тучного пациента (с индексом массы тела выше 30-35) стандартный туннель превращается в ловушку. Даже если человека удаётся туда поместить физически, возникает эффект, известный как наложение спектров или артефакты от сворачивания, так как тело касается стенок гентри. Качество диагностики падает катастрофически. К тому же, руки пациента часто приходится укладывать над головой или скрещивать на груди, что при длительном сканировании вызывает нестерпимый дискомфорт.
Томографы с диаметром 70 см в этом плане творят чудеса. Эти дополнительные 10 см (плюс часто более короткий по длине туннель) кардинально меняют восприятие пространства. «Эффект трубы» исчезает. Воздуха больше, стенки дальше, страх отступает. Статистика неумолима: процент отказов от исследования из-за панических атак на широких аппаратах снижается в разы. Для частной клиники, где каждый пациент — это доход, данный фактор часто становится решающим аргументом в пользу переплаты за Wide Bore.
Специфические области: онкология и кардиология
Отдельно стоит упомянуть планирование лучевой терапии. Здесь 70 см — это не роскошь, а суровая необходимость. Дело в том, что для топометрии пациента нужно укладывать в том же положении, в котором он будет получать лечение: на плоской деке стола, часто с использованием громоздких фиксирующих устройств (масок, вакуумных матрасов). В узкий гентри вся эта конструкция просто не влезает. Поэтому онкоцентры безальтернативно выбирают широкую апертуру.
В кардиологии ситуация схожая. Исследование сердца требует синхронизации с ЭКГ и дыханием. Пациенту нужно комфортно лежать, не задевая стенки грудной клеткой при глубоком вдохе. Кроме того, кардиологические катушки довольно массивны. В 60-сантиметровом туннеле крупному мужчине с подозрением на миокардит будет, мягко говоря, тесно. А любой дискомфорт провоцирует тахикардию и лишние движения, что для МРТ сердца — приговор качеству снимков.

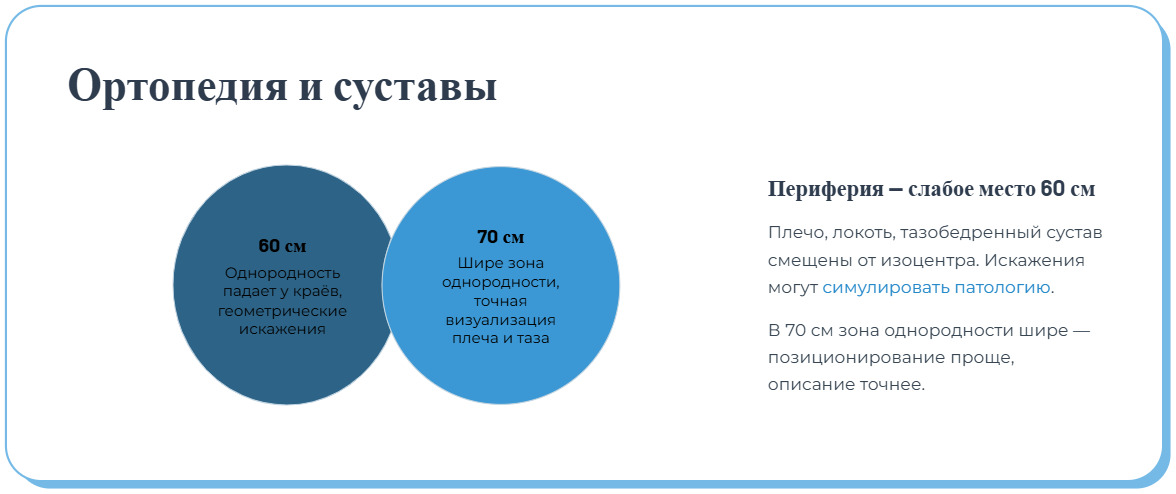

Ортопедия и исследования суставов
Казалось бы, колену всё равно, в каком туннеле лежать. Но это заблуждение. Проблема 60-сантиметровых систем — сложность сканирования объектов, смещённых от изоцентра. Плечевой сустав, локоть, кисть или тазобедренный сустав находятся на периферии поля зрения. В узких магнитах однородность поля на краях падает быстрее. Это приводит к геометрическим искажениям, которые могут симулировать патологию.
В современных 70-сантиметровых системах зона высокой однородности обычно шире. Это позволяет получать диагностически значимые изображения плеча без необходимости «вжимать» пациента в противоположную стенку, пытаясь приблизить больное плечо к центру магнита. Это удобно. Ведь лаборанту проще позиционировать человека, а врачу — описывать снимок без скидок на дисторсию.
Где какой нужнее
Подводя черту под муками выбора, можно сформировать довольно простую стратегию. Государственные поликлиники, стационары скорой помощи, где поток идёт нескончаемым конвейером, а контингент — самый разный (от бабушек с инсультом до пострадавших в ДТП), всё чаще смотрят в сторону 70 см как универсального решения. Это страховка от ситуации «пациент не влез». Да, это бьёт по бюджету на этапе закупки, но спасает нервы персонала в будущем.
Однако частные диагностические центры, специализирующиеся на узком профиле (например, «Центр МРТ позвоночника» или неврологические клиники), вполне могут сэкономить, выбрав качественную 60-сантиметровую машину. Это добротный, проверенный временем инструмент. Если ваша целевая аудитория — не бариатрические пациенты, а офисные работники с грыжами дисков, то переплата за лишние сантиметры может никогда не окупиться. К тому же, на вторичном рынке именно 60-сантиметровые модели представлены в изобилии по весьма привлекательным ценам.
А что с маркетингом
Нельзя не упомянуть и этот аспект. В конкурентной среде наличие аппарата «с широким туннелем» становится мощным рекламным триггером. Фразы «открытого типа» (хотя 70 см — это всё же закрытый тип, но маркетологи любят играть словами) или «повышенного комфорта» привлекают людей. Пациент, однажды испытавший ужас в узкой трубе, будет целенаправленно искать клинику с широким гентри, даже если цена исследования там выше.
В конечном итоге, выбор между 60 и 70 см — это всегда поиск баланса между клиническими задачами, портретом среднего пациента и финансовыми возможностями учреждения. Не стоит гнаться за трендами бездумно. Иногда старый добрый узкий магнит в руках опытного врача творит чудеса, недоступные новейшим широкотуннельным системам с посредственным оператором. Пусть ваше решение о закупке станет тем самым фундаментом, на котором будет строиться безупречная репутация диагностического отделения.
